মেটাল মেশ রিইনফোর্সড পিটিএফই গ্যাসকেট

মেটাল মেশ রিইনফোর্সড PTFE gaskets 6.4 MPa (64 বার) পর্যন্ত চাপ প্রতিরোধের সহ স্ট্যান্ডার্ড PTFE গ্যাসকেটের তুলনায় উচ্চতর কাঠামোগত শক্তি প্রদান করে; উপলব্ধ জাল স্পেসিফিকেশন #40 থেকে #200 পর্যন্ত (SUS316 উপাদান)। একজন পেশাদার প্রস্তুতকারক হিসাবে, Taifno খাদ্য ও ফার্মাসিউটিক্যাল শিল্পের জন্য উপযুক্ত এফডিএ-সম্মত মডেল অফার করে।

অনুগ্রহ করে ফ্ল্যাঞ্জের মাত্রা এবং জাল স্পেসিফিকেশন প্রদান করুন এবং আমরা 24 ঘন্টার মধ্যে একটি উদ্ধৃতি প্রদান করব।

একটি মেটাল মেশ রিইনফোর্সড PTFE গ্যাসকেট কি?

একটি মেটাল মেশ রিইনফোর্সড পিটিএফই গ্যাসকেট হল একটি যৌগিক সিলিং উপাদান যা একটি PTFE সিলিং উপাদানকে একটি স্টেইনলেস স্টিল জাল (SUS316) এর সাথে একত্রিত করে গ্যাসকেটের কাঠামোতে। ধাতব জাল শক্তিবৃদ্ধি প্রদান করে যখন PTFE রাসায়নিক প্রতিরোধ এবং সিলিং প্রদান করে।

দুটি প্রাথমিক কনফিগারেশন:

রিইনফোর্সড গ্যাসকেট (স্ট্রাকচারাল): ঠান্ডা প্রবাহকে প্রতিরোধ করতে, ক্রীপ রিলাক্সেশন কমাতে এবং উচ্চ চাপে ব্লুআউট প্রতিরোধ করতে PTFE বডির মধ্যে এম্বেড করা মেটাল জাল

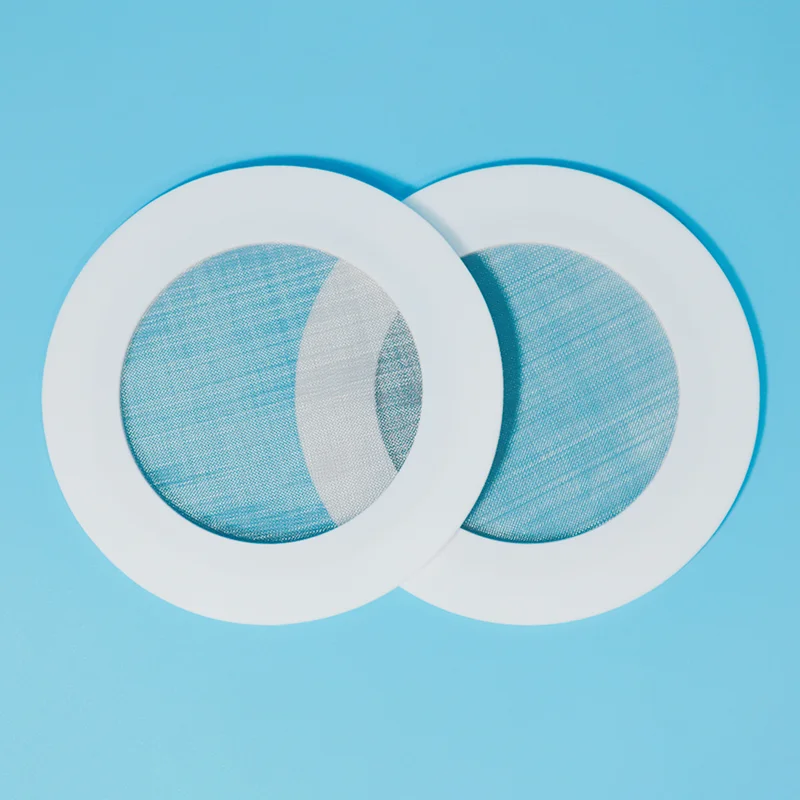

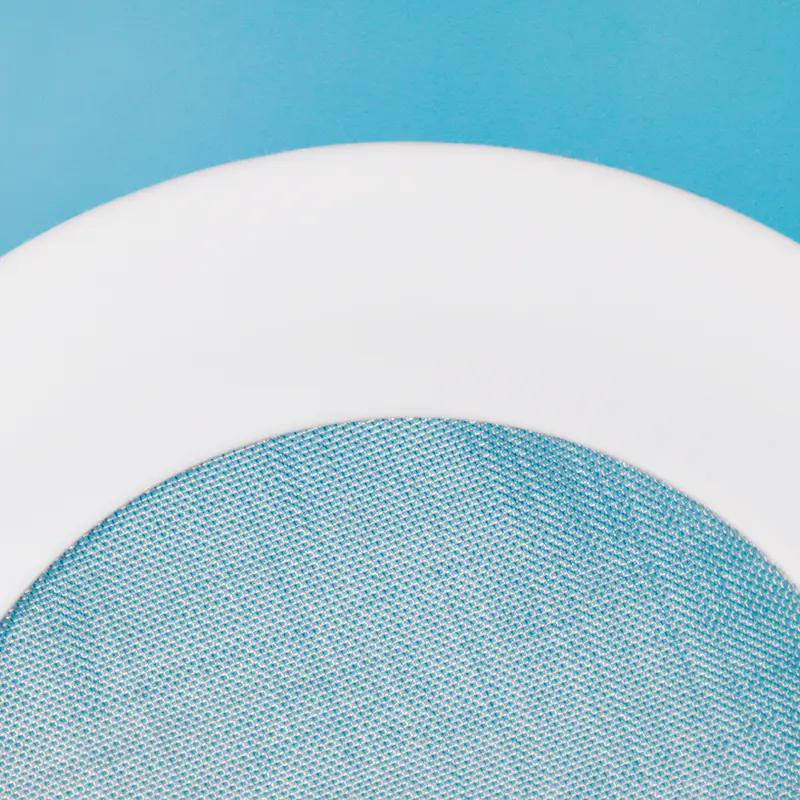

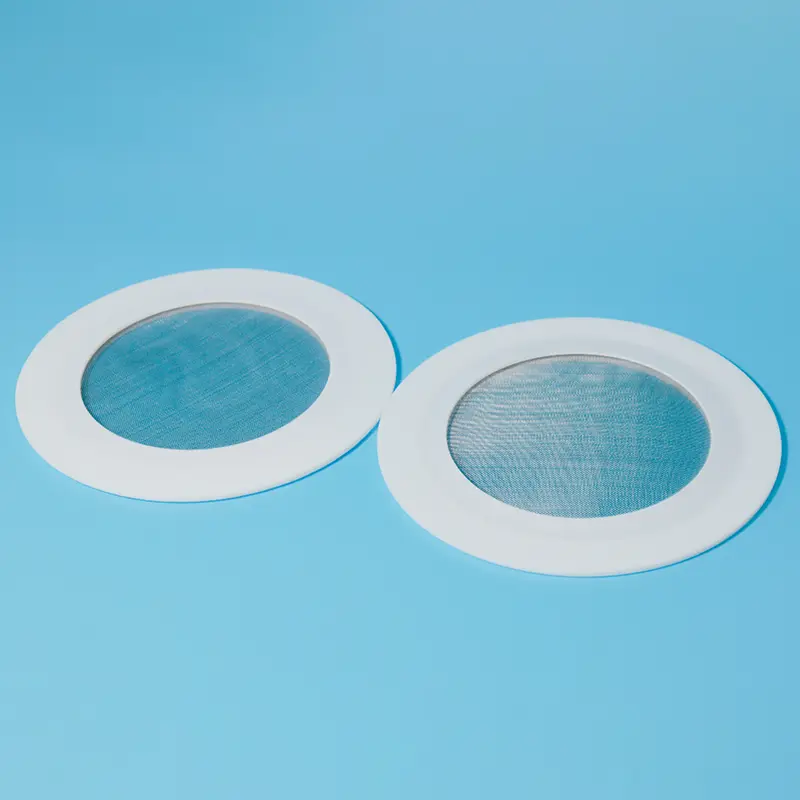

স্ট্রেনার গ্যাসকেট (ফিল্টার): ধাতুর জাল বোরকে ঢেকে রাখে, পিটিএফই ফ্ল্যাঞ্জকে সিল করার সময় কণা ধরার জন্য একটি সমন্বিত ছাঁকনি হিসেবে কাজ করে

এটি কিভাবে কাজ করে:

PTFE বডি: সার্বজনীন রাসায়নিক প্রতিরোধ (pH 0-14) এবং কম ঘর্ষণ সিলিং প্রদান করে

ধাতব জাল (SUS316): শক্তিবৃদ্ধি, ব্লোআউট প্রতিরোধ এবং পরিস্রাবণ প্রদান করে

সমজাতীয় বন্ধন: সিন্টারিংয়ের সময় ধাতুর চারপাশে পিটিএফই মিশ্রিত হয় — কোনও আঠালো নেই, কোনও ডিলামিনেশন নেই

মূল সুবিধা:

চাঙ্গা নকশা:হামাগুড়ি এবং ঠান্ডা প্রবাহ কমায়, বল্ট টর্ককে দীর্ঘস্থায়ী করে

ব্লোআউট সুরক্ষা:ধাতব শক্তিবৃদ্ধি উচ্চ চাপের অধীনে গ্যাসকেট এক্সট্রুশন প্রতিরোধ করে

ইন্টিগ্রেটেড পরিস্রাবণ:একটি পৃথক ছাঁকনি ছাড়া কণা ধরা

কম টর্ক সিলিং:কাচ-রেখাযুক্ত, FRP, এবং ঢালাই লোহার ফ্ল্যাঞ্জের জন্য উপযুক্ত

বিস্তৃত রাসায়নিক সামঞ্জস্যতা:PTFE পিএইচ 0-14 পরিচালনা করে, SUS316 জাল বেশিরভাগ মিডিয়া পরিচালনা করে

এফডিএ-সম্মত গ্রেড উপলব্ধ:খাদ্য এবং ফার্মাসিউটিক্যাল অ্যাপ্লিকেশন

বহুমুখী জাল বিকল্প:#40 থেকে #200 জাল (SUS316) পর্যন্ত উপলব্ধ

সীমাবদ্ধতা সম্পর্কে সচেতন হতে হবে:

ফিল্টার জাল পর্যায়ক্রমিক পরিদর্শন প্রয়োজন: আটকানো চাপ ড্রপ বা ক্ষতি হতে পারে

ক্রমাগত ভারী ফিল্টারিংয়ের জন্য নয়: ভারী কঠিন পদার্থ লোড করার জন্য একটি ডেডিকেটেড স্ট্রেনার ব্যবহার করুন

তুলনা ও নির্বাচন নির্দেশিকা

মেটাল মেশ পিটিএফই গ্যাসকেট বনাম মেটাল জ্যাকেটেড বনাম স্ট্যান্ডার্ড পিটিএফই

দ্রুত নির্বাচন গাইড

জাল আকার নির্বাচন গাইড

প্রাথমিক অ্যাপ্লিকেশন

প্রযুক্তিগত বিশেষ উল্লেখ

মেটাল মেশ রিইনফোর্সড PTFE গ্যাসকেট বৈশিষ্ট্য

উপলব্ধ মাপ

গুণমানের নিশ্চয়তা

100% ভার্জিন PTFE রেজিন — সামঞ্জস্যপূর্ণ গুণমান, ব্যাচের পর ব্যাচ

SUS316 স্টেইনলেস স্টীল জাল — জারা-প্রতিরোধী, খাদ্য-গ্রেড উপাদান

সমজাতীয় বন্ধন — জাল ছিদ্রের মাধ্যমে পিটিএফই মিশ্রিত করা হয়েছে — কোনো ডিলামিনেশন নেই

খাদ্য, পানীয় এবং ফার্মাসিউটিক্যাল অ্যাপ্লিকেশনের জন্য এফডিএ-কমপ্লায়েন্ট গ্রেড পাওয়া যায়

সম্পূর্ণ ট্রেসেবিলিটি — অনুরোধে উপাদানের শংসাপত্র

লিড টাইম — স্ট্যান্ডার্ড মাপ স্টকে আছে (24-48 ঘন্টা); কাস্টম মাপ 7-15 দিন

কেস স্টাডি

উত্তর-পশ্চিম চীনের একটি প্রাকৃতিক গ্যাস সংগ্রহ কেন্দ্রে, একটি 15MPa উচ্চ-চাপ পাইপলাইন দীর্ঘমেয়াদী উচ্চ চাপ, ঘন ঘন চাপের ওঠানামা এবং জটিল মিডিয়া অবস্থার অধীনে কাজ করছিল। ক্ষয়কারী মিডিয়ার ক্রমাগত এক্সপোজার এবং বারবার চাপ চক্রের কারণে মূল সর্পিল ক্ষত গ্যাসকেটগুলি ধীরে ধীরে ক্ষয় এবং সিলিং অবক্ষয়ের শিকার হয়, সম্ভাব্য ফুটো ঝুঁকি তৈরি করে এবং পাইপলাইন সিস্টেমের নিরাপদ অপারেশনকে প্রভাবিত করে।

এই চ্যালেঞ্জগুলি মোকাবেলা করার জন্য, 316L স্টেইনলেস স্টীল জাল সন্নিবেশ দ্বারা শক্তিশালী করা PTFE gaskets একটি প্রতিস্থাপন সমাধান হিসাবে ইনস্টল করা হয়েছিল। PTFE সিলিং স্তর চমৎকার রাসায়নিক প্রতিরোধের প্রদান করে, যখন 316L স্টেইনলেস স্টীল জাল শক্তিবৃদ্ধি যান্ত্রিক শক্তি, চাপ প্রতিরোধের, এবং দীর্ঘমেয়াদী সিলিং স্থায়িত্ব বাড়ায়।

প্রতিস্থাপনের পরে, পাইপলাইনটি 2 বছরেরও বেশি সময় ধরে ওঠানামা করা চাপের অবস্থার মধ্যে অবিচ্ছিন্নভাবে কাজ করেছে, পরিষেবার পুরো সময় জুড়ে শূন্য ফুটো সহ নির্ভরযোগ্য সিলিং কার্যকারিতা বজায় রেখেছে।

FAQ

প্রশ্ন: একটি মেটাল মেশ রিইনফোর্সড পিটিএফই গ্যাসকেট কী এবং আমি কখন এটি ব্যবহার করব?

উত্তর: একটি মেটাল মেশ রিইনফোর্সড PTFE গ্যাসকেট (এটি স্ট্রেনার গ্যাসকেট PTFE বা রিইনফোর্সড PTFE গ্যাসকেট নামেও পরিচিত) PTFE-এর রাসায়নিক প্রতিরোধকে স্টেইনলেস স্টিলের জাল রিইনফোর্সমেন্ট বা পরিস্রাবণের সাথে একত্রিত করে।

উচ্চ-চাপ, থার্মাল সাইকেল চালানো বা ভ্যাকুয়াম পরিষেবা যেখানে স্ট্যান্ডার্ড PTFE বিকৃত হবে সেখানে আপনার ক্রীপ রেজিস্ট্যান্স এবং ব্লোআউট সুরক্ষার প্রয়োজন হলে রিইনফোর্সড ভার্সনটি ব্যবহার করুন।

ফ্ল্যাঞ্জ সিল করার সময় আপনার তরল প্রবাহ থেকে কণা অপসারণের প্রয়োজন হলে স্ট্রেইনার সংস্করণটি ব্যবহার করুন, একটি পৃথক ছাঁকনি দূর করে, লিক পয়েন্ট কমায় এবং ইনস্টলেশন খরচ কম করে।

#40 থেকে #200 (SUS316) এবং এফডিএ-সম্মত গ্রেড পর্যন্ত জাল আকারে উপলব্ধ।

প্রশ্ন: কোন জাল মাপ পাওয়া যায়, এবং আমি কিভাবে সঠিক একটি নির্বাচন করব?

উত্তর: ধাতুর জাল সহ PTFE গ্যাসকেটগুলি সাধারণত #40, #60, #100, #150, এবং #200 মেশে (SUS316 স্টেইনলেস স্টিল) পাওয়া যায়।

নির্বাচন নির্দেশিকা:

#40 (মোটা): বড় কঠিন পদার্থ, স্লারি, খনির।

#60 (মাঝারি): সাধারণ শিল্প পরিস্রাবণ।

#100 (সূক্ষ্ম): রাসায়নিক প্রক্রিয়াকরণ, মাঝারি পরিস্রাবণ।

#150-#200 (খুব সূক্ষ্ম): ফার্মাসিউটিক্যাল, উচ্চ-বিশুদ্ধতা, খাদ্য প্রয়োগ।

উচ্চতর জাল সূক্ষ্ম পরিস্রাবণ প্রদান করে কিন্তু উচ্চ চাপ ড্রপ। ভারী কঠিন পদার্থ লোড করার জন্য, একটি ডেডিকেটেড স্ট্রেনার ব্যবহার করুন, গ্যাসকেট জাল হালকা থেকে মাঝারি কণা অপসারণের জন্য।

সঠিক জাল নির্বাচন সাহায্য প্রয়োজন? আপনার মিডিয়া, তাপমাত্রা, চাপ এবং কণার আকার সহ আমাদের সাথে যোগাযোগ করুন।

প্রশ্ন: সীমা কি কি - এবং সবচেয়ে সাধারণ ভুল?

ক: তাপমাত্রা: -180°C থেকে +200°C ক্রমাগত পরিষেবা।

চাপ: 6.4 MPa পর্যন্ত (64 বার), বেধ এবং নকশার উপর নির্ভর করে।

রাসায়নিক: PTFE pH 0-14 — SUS316 জাল বেশিরভাগ অ্যাসিড, ক্ষার এবং দ্রাবক পরিচালনা করে।

তিনটি সাধারণ ভুল:

(1) ভারী কঠিন পদার্থ লোড করার জন্য স্ট্রেনার গ্যাসকেট ব্যবহার করলে, জাল আটকে যায়, চাপ তৈরি হয় এবং গ্যাসকেট ব্যর্থ হতে পারে। ভারী কঠিন পদার্থের জন্য একটি ডেডিকেটেড স্ট্রেনার ব্যবহার করুন।

(2) ভুল জালের আকার নির্বাচন করা: খুব সূক্ষ্ম চাপ কমে যায়; খুব মোটা কণা মাধ্যমে যেতে দেয়.

(3) পর্যায়ক্রমিক পরিদর্শন উপেক্ষা করা: ফিল্টারগুলি সময়ের সাথে আলগা বা ক্ষতিগ্রস্ত হতে পারে; নিয়মিত পরিদর্শন করুন।
