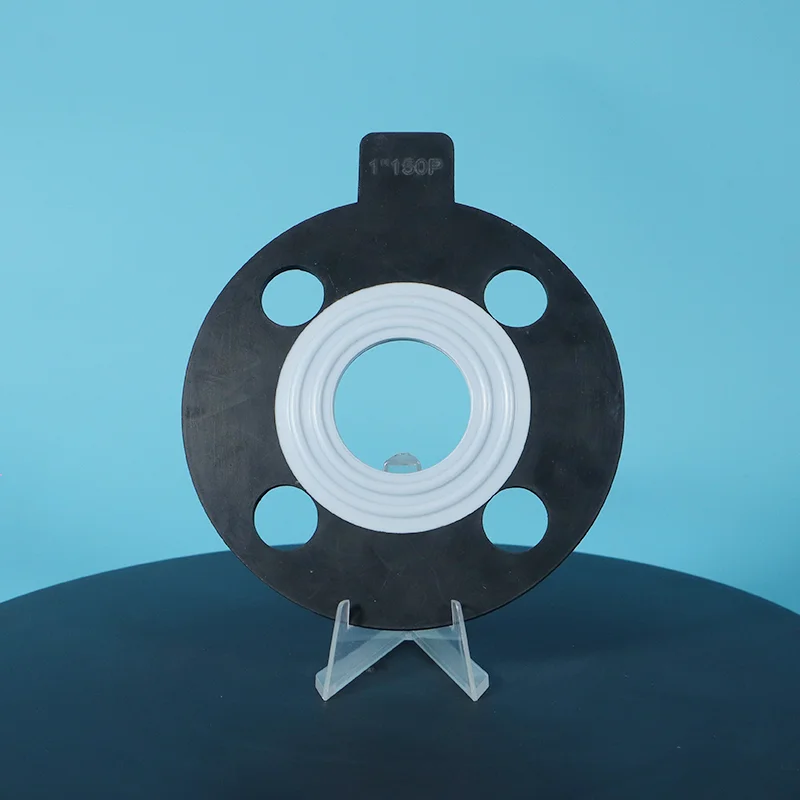

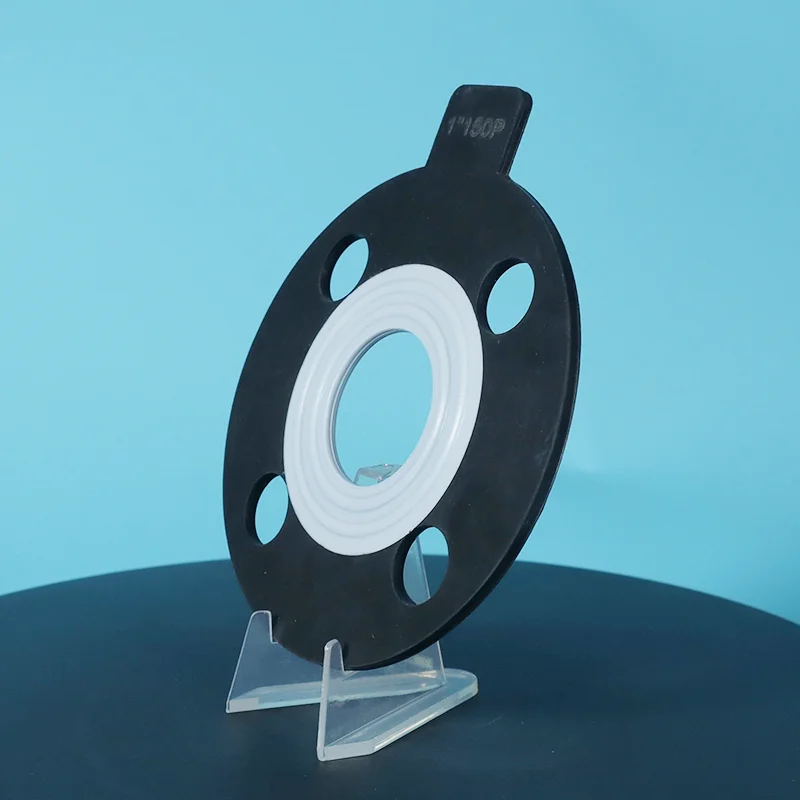

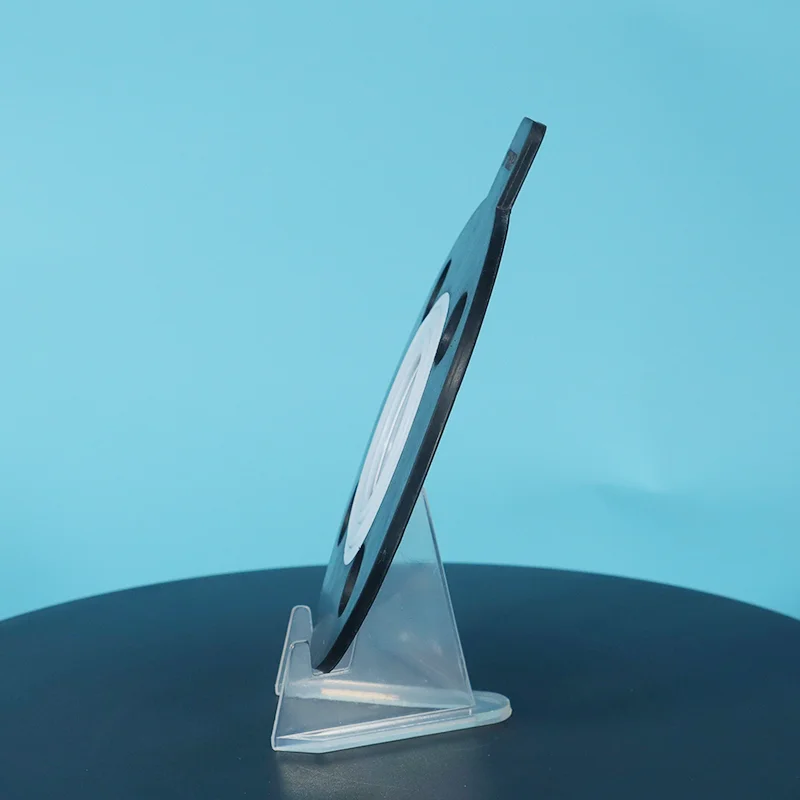

ওয়াটারমার্ক লাইন সঙ্গে PTFE খাম রাবার gasket

ওয়াটারমার্ক লাইন সহ পিটিএফই খামের রাবার গ্যাসকেট হল একটি রাবার কোর যা সম্পূর্ণরূপে PTFE-তে আবদ্ধ, সিলিং মুখের উপর একটি জলের লহর (সেরেটেড) প্যাটার্ন সহ। PTFE আবরণ সার্বজনীন রাসায়নিক প্রতিরোধের (pH 0-14) প্রদান করে। জলের ঢেউয়ের পৃষ্ঠ হল মূল, এটি কম টর্ক এ একটি নির্ভরযোগ্য সীল প্রদান করে, গ্লাস-রেখাযুক্ত এবং প্লাস্টিকের ফ্ল্যাঞ্জগুলিতে ফ্ল্যাঞ্জের ক্ষতি প্রতিরোধ করে।

Taifno এ আপনার ফ্ল্যাঞ্জের আকার, মিডিয়া এবং তাপমাত্রা পাঠান, আমরা কাস্টমাইজড সমাধান এবং কারখানার সরাসরি দাম দিতে পারি।

ওয়াটারমার্ক লাইন সহ একটি PTFE খাম রাবার গ্যাসকেট কি?

একটি PTFE রাবার-কোটেড গ্যাসকেট হল একটি যৌগিক সিলিং গ্যাসকেট যাতে একটি রাবার কোর সম্পূর্ণরূপে একটি PTFE আবরণে আবদ্ধ থাকে, যার সিলিং পৃষ্ঠে একটি জলের লহর (সেরেটেড) প্যাটার্ন থাকে। এই নকশাটি PTFE এর রাসায়নিক প্রতিরোধের সাথে রাবারের সংকোচনযোগ্যতা এবং একটি দানাদার পৃষ্ঠের প্যাটার্নের সিলিং গ্রিপকে একত্রিত করে।

গঠন:

রাবার কোর: অসম ফ্ল্যাঞ্জে সংকোচন, পুনরুদ্ধার এবং সামঞ্জস্যতা প্রদান করে

PTFE আবরণ: সার্বজনীন রাসায়নিক প্রতিরোধের (pH 0-14), নন-স্টিক পৃষ্ঠ প্রদান করে এবং মিডিয়া দূষণ প্রতিরোধ করে

ওয়াটার রিপল সারফেস: সিলিং ফেস এর সেরেটেড প্যাটার্ন কম বোল্ট টর্কের অধীনে একটি নির্ভরযোগ্য সিলিং গ্রিপ প্রদান করে — পিছলে যাওয়া রোধ করে এবং বোল্ট লোডের প্রয়োজনীয়তা হ্রাস করে

মূল বৈশিষ্ট্য:

কম ঘূর্ণন সঁচারক বল সিলিং: জলের লহর মসৃণ PTFE থেকে কম বোল্ট লোড সহ ফ্ল্যাঞ্জের মুখকে আঁকড়ে ধরে, ভঙ্গুর ফ্ল্যাঞ্জগুলিকে রক্ষা করে

ফ্ল্যাঞ্জ-বান্ধব: নরম রাবার কোর এবং PTFE আবরণ কাচের রেখাযুক্ত, প্লাস্টিক এবং FRP ফ্ল্যাঞ্জগুলিকে রক্ষা করে

রাসায়নিক প্রতিরোধ: PTFE আবরণ pH 0-14 প্রতিরোধের প্রদান করে, রাবার কোরকে রাসায়নিক আক্রমণ থেকে রক্ষা করে

সংকোচনযোগ্যতা: রাবার কোর ফ্ল্যাঞ্জের অনিয়ম পূরণ করে এবং বোল্ট শিথিলতার জন্য ক্ষতিপূরণ দেয়

তুলনা ও নির্বাচন নির্দেশিকা

পিটিএফই রাবার-কোটেড বনাম প্রসারিত পিটিএফই বনাম সলিড পিটিএফই বনাম এনভেলপ গ্যাসকেট

দ্রুত নির্বাচন গাইড

উপলব্ধ রাবার কোর বিকল্প

প্রাথমিক অ্যাপ্লিকেশন

প্রযুক্তিগত বিশেষ উল্লেখ

PTFE রাবার-প্রলিপ্ত গ্যাসকেট বৈশিষ্ট্য

গুণমানের নিশ্চয়তা

100% ভার্জিন PTFE রেজিন — সামঞ্জস্যপূর্ণ গুণমান, ব্যাচের পর ব্যাচ

প্রিমিয়াম রাবার কোর — সম্পূর্ণ ট্রেসেবিলিটি সহ উচ্চ-মানের ইলাস্টোমার

সম্পূর্ণ এনক্যাপসুলেশন — PTFE সম্পূর্ণরূপে রাবার কোরকে ঢেকে দেয় — কোনো উন্মুক্ত রাবার নেই

এফডিএ-কমপ্লায়েন্ট গ্রেড উপলব্ধ — EPDM এবং সিলিকন গ্রেডগুলি FDA প্রয়োজনীয়তা পূরণ করে

সম্পূর্ণ ট্রেসেবিলিটি — অনুরোধে উপাদানের সার্টিফিকেট পাওয়া যায়

কাস্টম সাইজ — স্ট্যান্ডার্ড ফ্ল্যাঞ্জ সাইজ এবং কাস্টম ডাইমেনশনে উপলব্ধ

লিড টাইম — আদর্শ আকার 5-10 দিন; কাস্টম আকার 10-15 দিন

কেস স্টাডি

ঝেজিয়াং-এর একটি কীটনাশক উত্পাদন কারখানায়, একটি কাচ-রেখাযুক্ত চুল্লিতে -0.09MPa ভ্যাকুয়াম এবং 0.8MPa নাইট্রোজেন চাপের মধ্যে দৈনিক চাপ সাইকেল চালানোর সাথে রাসায়নিক প্রক্রিয়াকরণের শর্তের দাবি করা হয়েছিল।

বারবার ভ্যাকুয়াম এবং ইতিবাচক-চাপের ওঠানামার কারণে, মূল গ্যাসকেটগুলি অপর্যাপ্ত পুনরুদ্ধার এবং সিলিং স্ট্রেস শিথিলতায় ভুগছিল, যার ফলে ঘন ঘন সিলিং ব্যর্থতা এবং ফুটো সমস্যাগুলি ক্রমাগত উত্পাদনকে প্রভাবিত করে।

রাসায়নিক প্রতিরোধ, সংকোচন পুনরুদ্ধার এবং গতিশীল সিলিং কার্যকারিতার প্রয়োজনীয়তা পূরণের জন্য, রাবার-কোর PTFE এনক্যাপসুলেটেড গসকেটগুলি একটি দানাদার সিলিং পৃষ্ঠের সাথে প্রতিস্থাপন সমাধান হিসাবে ইনস্টল করা হয়েছিল। PTFE বাইরের স্তর ক্ষয়কারী রাসায়নিকের জন্য চমৎকার প্রতিরোধ প্রদান করে, যখন রাবার কোর উচ্চতর স্থিতিস্থাপকতা এবং কম্প্রেশন ক্ষতিপূরণ প্রদান করে, যা গ্যাসকেটকে বারবার ভ্যাকুয়াম এবং চাপ পরিবর্তনগুলিকে মিটমাট করার অনুমতি দেয়।

প্রতিস্থাপনের পরে, চুল্লিটি 1 বছরেরও বেশি সময় ধরে লিকেজ বা সিলিং ব্যর্থতা ছাড়াই নির্ভরযোগ্যভাবে পরিচালনা করেছে, উল্লেখযোগ্যভাবে সরঞ্জামের স্থিতিশীলতা এবং অপারেশনাল নির্ভরযোগ্যতা উন্নত করেছে।

FAQ

প্রশ্ন: ওয়াটারমার্ক লাইন সহ একটি পিটিএফই এনভেলপ রাবার গ্যাসকেট কী এবং কখন আমি এটি ব্যবহার করব?

উত্তর: একটি PTFE রাবার-কোটেড গ্যাসকেটে একটি PTFE আবরণে সম্পূর্ণরূপে আবদ্ধ একটি রাবার কোর থাকে, যার সিলিং মুখের উপর একটি জলের লহর (সেরেটেড) পৃষ্ঠের প্যাটার্ন থাকে। রাবার কোর সংকোচনযোগ্যতা এবং পুনরুদ্ধার প্রদান করে, অসম ফ্ল্যাঞ্জের সাথে সামঞ্জস্যপূর্ণ এবং বোল্ট শিথিলকরণের জন্য ক্ষতিপূরণ দেয়।

PTFE আবরণ রাসায়নিক প্রতিরোধের প্রদান করে এবং মিডিয়া দূষণ প্রতিরোধ করে। জলের লহরী পৃষ্ঠ কম বোল্ট টর্কের অধীনে একটি নির্ভরযোগ্য সিলিং গ্রিপ প্রদান করে।

যখন এটি ব্যবহার করুন: গ্লাস-রেখাযুক্ত ফ্ল্যাঞ্জ, প্লাস্টিকের ফ্ল্যাঞ্জ, এফআরপি ফ্ল্যাঞ্জ, কম টর্ক সিলিং প্রয়োজন, অসম বা ক্ষতিগ্রস্ত ফ্ল্যাঞ্জ পৃষ্ঠ, অ্যাপ্লিকেশনগুলির জন্য রাসায়নিক প্রতিরোধ এবং সংকোচন উভয়ই প্রয়োজন।

কখন এটি ব্যবহার করবেন না: +200°C এর বেশি তাপমাত্রা (প্রসারিত PTFE বা ধাতব জ্যাকেট ব্যবহার করুন), অ্যাপ্লিকেশন যেখানে রাবার কোর মিডিয়ার সাথে সামঞ্জস্যপূর্ণ নয় (রাসায়নিক সামঞ্জস্য যাচাই করুন), বা উচ্চ-চাপ পরিষেবার জন্য চরম ব্লোআউট প্রতিরোধের প্রয়োজন।

প্রশ্ন: PTFE রাবার-কোটেড বনাম প্রসারিত PTFE, কাচের রেখাযুক্ত ফ্ল্যাঞ্জের জন্য আমার কোনটি বেছে নেওয়া উচিত?

উত্তর: উভয়টিই কাচের রেখাযুক্ত ফ্ল্যাঞ্জের জন্য চমৎকার, কিন্তু তারা বিভিন্ন অগ্রাধিকার প্রদান করে।

PTFE রাবার-প্রলিপ্ত: রাবার কোর সর্বাধিক সংকোচনযোগ্যতা এবং পুনরুদ্ধার প্রদান করে। জলের লহরী পৃষ্ঠ সর্বনিম্ন ঘূর্ণন সঁচারক বল এ sealing গ্রিপ প্রদান করে. PTFE আবরণ রাসায়নিক প্রতিরোধের প্রদান করে।

সর্বোত্তম যখন: আপনার সর্বাধিক ফ্ল্যাঞ্জ সুরক্ষা প্রয়োজন, সম্ভাব্য সর্বনিম্ন টর্ক এবং রাবারের মূল উপাদানগুলি আপনার মিডিয়ার সাথে সামঞ্জস্যপূর্ণ।

প্রসারিত PTFE (ePTFE): বিশুদ্ধ PTFE, রাবার কোর নেই। ফ্ল্যাঞ্জ অনিয়মের সাথে সামঞ্জস্যপূর্ণ। চমৎকার রাসায়নিক প্রতিরোধের এবং তাপমাত্রা পরিসীমা.

সর্বোত্তম যখন: আপনার মিডিয়া কোনো রাবার কোরের সাথে সামঞ্জস্যপূর্ণ নয়, আপনার FDA/USP সম্মতি প্রয়োজন, অথবা আপনার বিস্তৃত রাসায়নিক সামঞ্জস্য প্রয়োজন।

দ্রুত নিয়ম:

সর্বনিম্ন টর্ক + রাবার সামঞ্জস্য → PTFE রাবার-প্রলিপ্ত.

রাসায়নিক সামঞ্জস্য + FDA সম্মতি → ePTFE।

প্রশ্ন: সীমাবদ্ধতাগুলি কী কী - এবং সবচেয়ে সাধারণ ভুলগুলি কী কী?

ক: তাপমাত্রা: -180°C থেকে +200°C (রাবার কোরের উপর নির্ভর করে)।

রাসায়নিক: pH 0-14, PTFE আবরণ সার্বজনীন প্রতিরোধের প্রদান করে, কিন্তু রাবার কোরের রাসায়নিক সীমাবদ্ধতা রয়েছে।

চাপ: ধাতু কোর gaskets থেকে নিম্ন, না চরম উচ্চ চাপ জন্য.

তিনটি সাধারণ ভুল:

(1) মিডিয়ার জন্য ভুল রাবার কোর ব্যবহার করা: PTFE আবরণ রাবার কোরকে রক্ষা করে কিন্তু PTFE ক্ষতিগ্রস্ত হলে, রাবার কোর মিডিয়ার সাথে সামঞ্জস্যপূর্ণ হতে হবে।

(2) ওভার-টাইনিং: রাবার কোর নরম; অত্যধিক কম্প্রেশন PTFE আবরণ ক্ষতি করতে পারে; নিয়ন্ত্রিত ইনস্টলেশনের সাথে কম টর্ক ব্যবহার করুন।

(3) তাপমাত্রা সীমা অতিক্রম: রাবার কোর তাপমাত্রা সীমা PTFE আবরণ থেকে কম; সামগ্রিক গ্যাসকেট সীমা রাবার কোর দ্বারা সেট করা হয়, PTFE নয়।
