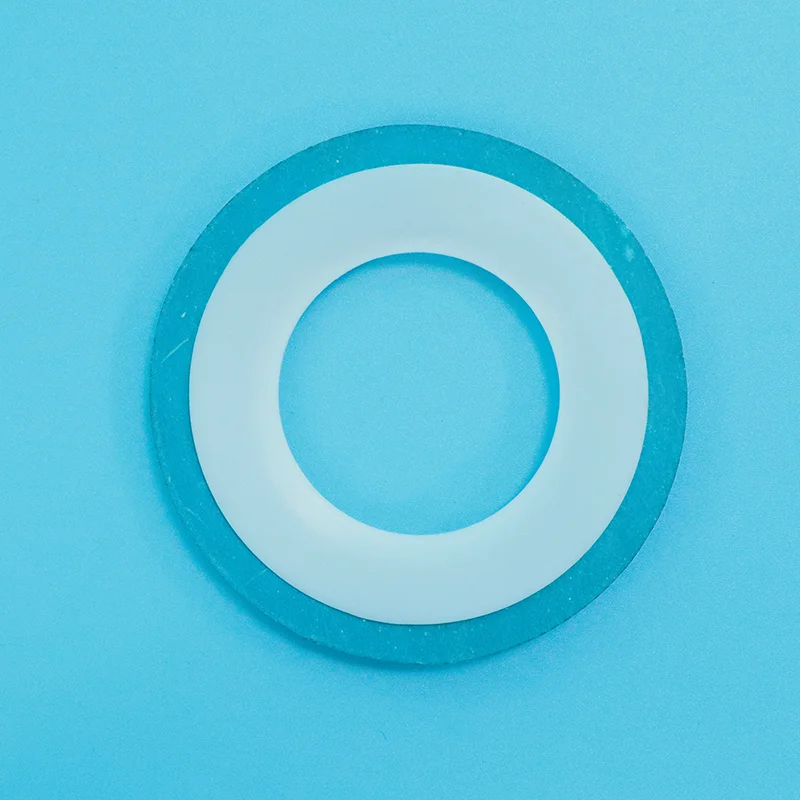

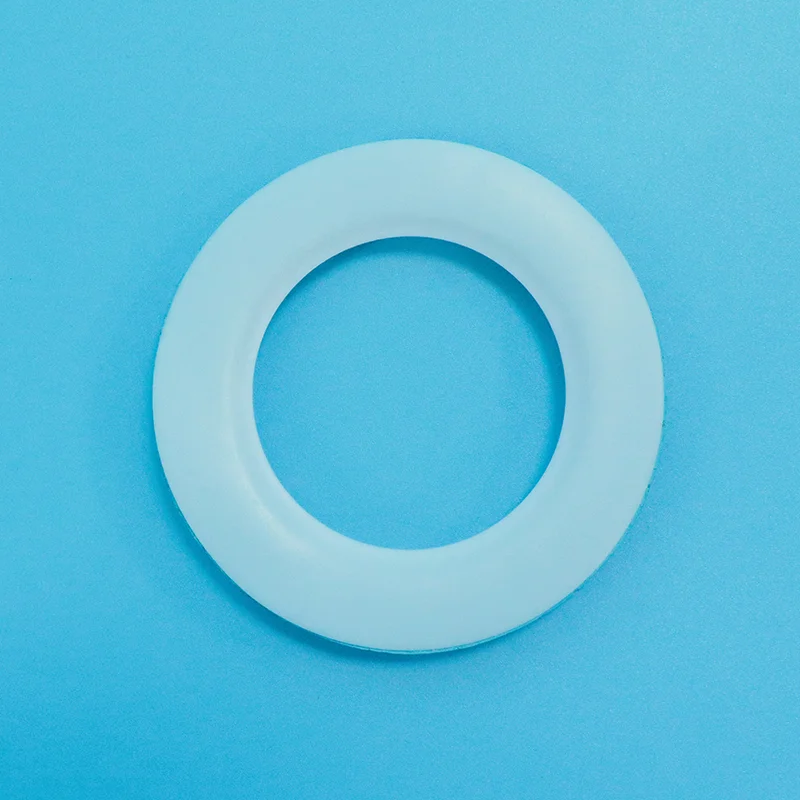

আপনি যদি উচ্চ মানের টাইপ A PTFE এনভেলপ গ্যাসকেট খুঁজছেন, আপনি Taifno কে আপনার সরবরাহকারী এবং দীর্ঘমেয়াদী অংশীদার হিসাবে বেছে নিতে পারেন। এই পণ্যটির একটি নরম ফিলার কোর রয়েছে যা একটি PTFE জ্যাকেটে মোড়ানো রয়েছে যার বাইরের প্রান্ত থেকে ভিতরের বোর পর্যন্ত একটি চেরা কাটা রয়েছে। DN500 পর্যন্ত আকারে পাওয়া যায়। গ্যাসকেট ফ্যাক্টর m=2.5, ন্যূনতম বসার চাপ y=20 MPa।
একটি টাইপ A PTFE খামের গ্যাসকেটের ভিতরে একটি নরম ফিলার কোর সহ একটি PTFE বাইরের জ্যাকেট থাকে। পিটিএফই জ্যাকেটটি বাইরের প্রান্ত থেকে ভেতরের বোর পর্যন্ত চেরা হয়, যাতে ফিলার কোর ঢোকানো যায়।
PTFE জ্যাকেট: PTFE শীট বা টিউবিং (সাধারণত 0.8-1.0 মিমি পুরু) থেকে তৈরি, বাইরের প্রান্ত থেকে ভিতরের বোর থেকে প্রায় 1.5-2 মিমি পর্যন্ত চেরা
ফিলার কোর: অ ধাতব উপাদান যেমন অ্যাসবেস্টস-মুক্ত রাবার শীট, সংকুচিত ফাইবার বা গ্রাফাইট কম্পোজিট শীট
টাইপ এ কনস্ট্রাকশন: স্লিট ডিজাইন ফিলার কোর সন্নিবেশকে সহজ করে তোলে — উত্পাদন জটিলতা এবং খরচ কমায়
PTFE জ্যাকেট: সার্বজনীন রাসায়নিক প্রতিরোধ (pH 0-14), নন-স্টিক পৃষ্ঠ প্রদান করে এবং রাসায়নিক আক্রমণ থেকে ফিলার কোরকে রক্ষা করে
ফিলার কোর: সংকোচনযোগ্যতা, স্থিতিস্থাপকতা এবং ফ্ল্যাঞ্জের অনিয়মের সাথে সামঞ্জস্য করার ক্ষমতা প্রদান করে
অর্থনৈতিক: টাইপ B বা C-এর তুলনায় কম উৎপাদন খরচ — সাধারণ রাসায়নিক পরিষেবার জন্য সাশ্রয়ী
|
বৈশিষ্ট্য |
টাইপ A (স্লিট) |
টাইপ বি (মেশিনড) |
টাইপ সি (ঢেউতোলা ধাতু) |
সলিড PTFE |
|
নির্মাণ |
বাইরের প্রান্ত থেকে চেরা |
মেশিনযুক্ত বর্গক্ষেত্র ক্রস-সেকশন |
ঢেউতোলা ধাতু সন্নিবেশ |
এক টুকরা কঠিন PTFE |
|
ফিলার |
নরম অ ধাতব |
নরম অ ধাতব |
ধাতু (304/316 SS) |
কোনোটিই নয় |
|
চাপের সীমা |
4.0 MPa পর্যন্ত |
উচ্চতর |
সর্বোচ্চ |
উচ্চতর |
|
রাসায়নিক প্রতিরোধ |
★★★★☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
|
খরচ |
$ - সবচেয়ে লাভজনক |
$$ |
$$$ |
$$$ |
|
জন্য সেরা |
নিম্ন চাপ, সাধারণ রাসায়নিক পরিষেবা |
মাঝারি-উচ্চ চাপ, সমালোচনামূলক পরিষেবা |
উচ্চ চাপ, তাপ সাইক্লিং |
সর্বাধিক রাসায়নিক প্রতিরোধের |
|
মূল সুবিধা |
সাশ্রয়ী |
ভাল sealing অখণ্ডতা |
ব্লোআউট প্রতিরোধ, বসন্ত-ব্যাক |
চূড়ান্ত রাসায়নিক বিশুদ্ধতা |
|
আপনার আবেদন যদি হয়... |
বেছে নিন... |
কেন |
|
নিম্ন-চাপের ক্ষয়কারী পরিষেবা, সাধারণ রাসায়নিক, খরচ-সচেতন |
টাইপ A |
অর্থনৈতিক, ভাল রাসায়নিক প্রতিরোধের |
|
মাঝারি-উচ্চ চাপ, সমালোচনামূলক রাসায়নিক |
টাইপ বি |
ভাল sealing অখণ্ডতা |
|
উচ্চ চাপ, তাপ সাইক্লিং, ব্লোআউট ঝুঁকি |
টাইপ সি |
মেটাল কোর স্প্রিং-ব্যাক প্রদান করে |
|
চূড়ান্ত রাসায়নিক প্রতিরোধের, উচ্চ বিশুদ্ধতা |
সলিড PTFE |
কোনও ফিলার কোর নেই, কোনও প্রবেশের ঝুঁকি নেই |
|
শিল্প |
আবেদন |
কেন এ টাইপ করুন |
|
রাসায়নিক প্রক্রিয়াকরণ |
পাইপ ফ্ল্যাঞ্জ, পাম্প সংযোগ — অ্যাসিড, দ্রাবক, কস্টিক |
রাসায়নিক প্রতিরোধের + খরচ-কার্যকর |
|
ফার্মাসিউটিক্যাল |
জীবাণুমুক্ত প্রক্রিয়াকরণ সরঞ্জাম |
PTFE জ্যাকেট দূষণ প্রতিরোধ করে |
|
খাদ্য ও পানীয় |
স্যানিটারি সংযোগ |
PTFE হল এফডিএ-সম্মত, নন-স্টিক |
|
তেল ও গ্যাস |
নিম্ন-চাপের ক্ষয়কারী লাইন |
জারা প্রতিরোধের |
|
প্যারামিটার |
মান |
|
তাপমাত্রা পরিসীমা |
+200°C পর্যন্ত |
|
চাপের সীমা |
4.0 MPa পর্যন্ত (40 বার) |
|
পিএইচ পরিসীমা |
0-14 - সর্বজনীন রাসায়নিক প্রতিরোধ |
|
PTFE জ্যাকেট বেধ |
0.8-1.0 মিমি |
|
গ্যাসকেট ফ্যাক্টর (মি) |
2.5 |
|
ন্যূনতম বসার চাপ (y) |
20 এমপিএ |
|
আকার পরিসীমা |
DN500 পর্যন্ত (প্রস্তাবিত) |
|
উপাদান |
PTFE জ্যাকেট + অ ধাতব ফিলার কোর |
|
ফ্ল্যাঞ্জ স্ট্যান্ডার্ড |
সাইজ রেঞ্জ (DN) |
নোট |
|
ডিআইএন/ইএন/জেআইএস |
DN25 — DN500 |
স্ট্যান্ডার্ড মাপ স্টক |
|
এএসএমই/এএনএসআই |
1" - 20" |
স্ট্যান্ডার্ড মাপ স্টক |
|
কাস্টম মাপ |
অনুরোধে উপলব্ধ |
বিশেষ মাত্রা উপলব্ধ |
100% ভার্জিন PTFE রেজিন — সামঞ্জস্যপূর্ণ গুণমান, ব্যাচের পর ব্যাচ
সম্পূর্ণ ট্রেসেবিলিটি — অনুরোধে উপাদানের সার্টিফিকেট পাওয়া যায়
একাধিক ফিলার বিকল্প — অ্যাসবেস্টস-মুক্ত রাবার, সংকুচিত ফাইবার, গ্রাফাইট কম্পোজিট
কাস্টম সাইজ — স্ট্যান্ডার্ড ফ্ল্যাঞ্জ সাইজ এবং কাস্টম ডাইমেনশনে উপলব্ধ
লিড টাইম — স্ট্যান্ডার্ড মাপ স্টকে আছে (24-48 ঘন্টা); কাস্টম আকার 5-10 দিন
A: A Type A PTFE এনভেলপ গ্যাসকেটে একটি PTFE জ্যাকেট থাকে যার বাইরের প্রান্ত থেকে ভেতরের বোর পর্যন্ত একটি স্লিট কাটা থাকে, ভিতরে একটি নরম ফিলার কোর ঢোকানো হয়। PTFE জ্যাকেট সার্বজনীন রাসায়নিক প্রতিরোধ (pH 0-14) প্রদান করে, যখন ফিলার কোর সংকোচনযোগ্যতা এবং স্থিতিস্থাপকতা প্রদান করে।
টাইপ A ব্যবহার করুন যখন: নিম্ন-থেকে-মাঝারি চাপের ক্ষয়কারী পরিষেবার জন্য আপনার রাসায়নিক প্রতিরোধের প্রয়োজন (4.0 MPa পর্যন্ত) এবং খরচ একটি বিবেচ্য বিষয়।
যখন টাইপ A ব্যবহার করবেন না: উচ্চ চাপ বা জটিল পরিষেবা যেখানে সিলিং অখণ্ডতা সর্বাগ্রে, টাইপ B বা C বিবেচনা করুন।
খরচ তুলনা: টাইপ A-এর দাম একই আকারের কঠিন PTFE গ্যাসকেটের চেয়ে 30-50% কম, এটি সাধারণ রাসায়নিক পরিষেবার জন্য পছন্দের পছন্দ করে তোলে।
উত্তর: টাইপ A (স্লিট) হল সবচেয়ে লাভজনক, নিম্নচাপের সাধারণ রাসায়নিক পরিষেবার জন্য সেরা।
টাইপ বি (মেশিনড) একটি সম্পূর্ণ PTFE খামের সাথে আরও ভাল সিলিং অখণ্ডতা প্রদান করে এবং কোনও স্লিট ছাড়াই, মাঝারি-উচ্চ চাপের সমালোচনামূলক পরিষেবার জন্য সেরা।
টাইপ সি (ঢেউতোলা ধাতু) সর্বোচ্চ চাপের রেটিং এবং ব্লোআউট প্রতিরোধ ক্ষমতা প্রদান করে, উচ্চ চাপ এবং তাপীয় সাইকেল চালানোর জন্য সর্বোত্তম।
দ্রুত নিয়ম:
4.0 MPa পর্যন্ত, সাধারণ রাসায়নিক → টাইপ A।
উচ্চ চাপ, সমালোচনামূলক পরিষেবা → টাইপ বি।
উচ্চ চাপ, থার্মাল সাইক্লিং, ব্লোআউট ঝুঁকি → টাইপ সি।
সাইজ নোট: DN500 পর্যন্ত প্রস্তাবিত A টাইপ করুন; বড় ব্যাসের জন্য, টাইপ সি পছন্দ করা হয়।
ক: তাপমাত্রা: +200°C পর্যন্ত।
চাপ: 4.0 MPa পর্যন্ত (40 বার)।
রাসায়নিক: pH 0-14 সার্বজনীন প্রতিরোধ, উচ্চ তাপমাত্রায় গলিত ক্ষার ধাতু বা মৌলিক ফ্লোরিনের সাথে সামঞ্জস্যপূর্ণ নয়।
তিনটি সাধারণ ভুল:
(1) উচ্চ-চাপ পরিষেবাতে টাইপ A ব্যবহার করা: 4.0 MPa-এর উপরে, গ্যাসকেট বিকৃত বা ব্যর্থ হতে পারে; টাইপ বি বা সি ব্যবহার করুন।
(2) অতিরিক্ত-আঁটসাঁট করা: অত্যধিক সংকোচন স্লিটে থাকা PTFE জ্যাকেটের ক্ষতি করতে পারে, রাসায়নিক আক্রমণে ফিলার কোরকে উন্মুক্ত করে।
(3) পিটিএফই-তে প্রবেশ করে এমন মিডিয়ার সাথে অ্যাপ্লিকেশনগুলিতে ব্যবহার করা: কিছু রাসায়নিক (নাইট্রিক অ্যাসিড, ক্লোরিন, ইথিলিন অক্সাইড) সময়ের সাথে PTFE এর মাধ্যমে প্রবেশ করতে পারে এবং ফিলার কোরকে আক্রমণ করতে পারে। এই পরিষেবাগুলির জন্য, নিয়মিত গ্যাসকেটগুলি প্রতিস্থাপন করুন বা কঠিন PTFE গ্যাসকেট ব্যবহার করুন৷
