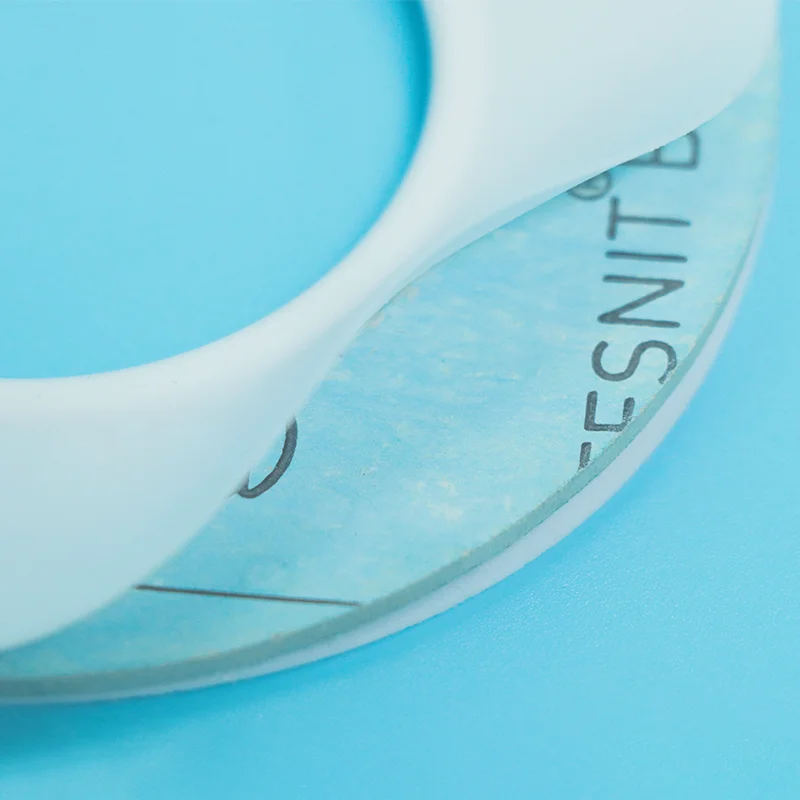

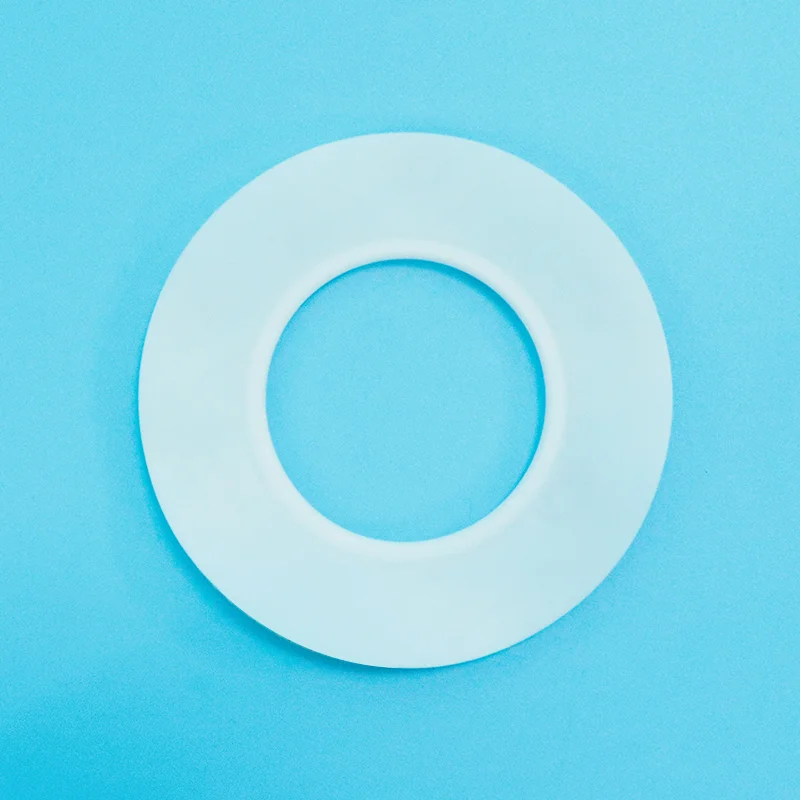

টাইপ সি PTFE খাম গ্যাসকেট

Taifno হল টাইপ C PTFE খাম গসকেটের পেশাদার প্রস্তুতকারক। আমরা ISO 9001 এবং ISO 14001 সার্টিফিকেশন ধারণ করি এবং আমাদের পণ্যগুলি CE এবং FDA-এর মতো প্রামাণিক আন্তর্জাতিক মান মেনে চলে; আমরা নির্দিষ্ট শিল্প প্রয়োজনীয়তা এবং অপারেটিং অবস্থার উপর ভিত্তি করে কাস্টমাইজেশন অফার.

টাইপ সি গ্যাসকেট একটি ঢেউতোলা স্টেইনলেস স্টীল কোর (304 বা 316 স্টেইনলেস স্টিলে উপলব্ধ) সঙ্গে মিলিত একটি PTFE খাম নিয়ে গঠিত। রিইনফোর্সড মেটাল কোর শুধুমাত্র স্ট্রাকচারাল শক্তিই বাড়ায় না বরং স্থিতিস্থাপকতা প্রদান করে এবং চাপের ওঠানামা এবং তাপীয় সাইকেল চালানোর প্রতিরোধকে উন্নত করে।

কিভাবে টাইপ C PTFE খাম গ্যাসকেট কাজ করে?

টাইপ সি PTFE এনভেলপ গ্যাসকেট হল একটি চাঙ্গা সিলিং সলিউশন যা উচ্চ-চাপ এবং চাহিদাপূর্ণ অপারেটিং পরিবেশের জন্য ডিজাইন করা হয়েছে। এটিতে একটি PTFE বাইরের স্তর রয়েছে যা একটি ঢেউতোলা স্টেইনলেস স্টীল রিইনফোর্সমেন্ট কোরের সাথে মিলিত হয়, একটি যৌগিক কাঠামো তৈরি করে যা রাসায়নিক প্রতিরোধ এবং যান্ত্রিক শক্তি উভয়ই সরবরাহ করে।

গ্যাসকেটের কাঠামোর মধ্যে রয়েছে:

PTFE বাইরের স্তর: PTFE জ্যাকেট সম্পূর্ণরূপে অভ্যন্তরীণ ধাতু শক্তিবৃদ্ধি ঘিরে, একটি জারা-প্রতিরোধী সিলিং পৃষ্ঠ তৈরি করে। এটি অ্যাসিড, ক্ষার, দ্রাবক এবং অন্যান্য রাসায়নিকের প্রতি PTFE-এর চমৎকার প্রতিরোধ বজায় রেখে আক্রমনাত্মক মিডিয়ার সাথে সরাসরি যোগাযোগ থেকে ধাতব সন্নিবেশকে রক্ষা করে।

ঢেউতোলা স্টেইনলেস স্টীল শক্তিবৃদ্ধি: অভ্যন্তরীণ 304 বা 316 স্টেইনলেস স্টীল ঢেউতোলা সন্নিবেশ একটি নমনীয় সমর্থন উপাদান হিসাবে কাজ করে। এর বসন্তের মতো নকশা গ্যাসকেটকে কম্প্রেশনের পরে পুনরুদ্ধার করতে, সিলিং চাপ বজায় রাখতে এবং ওঠানামা লোডের অধীনে বিকৃতি প্রতিরোধ করতে দেয়।

চাঙ্গা সিলিং ডিজাইন: PTFE এবং একটি ঢেউতোলা ধাতব কোরের সংমিশ্রণ টাইপ সি নির্মাণকে চাপ পরিবর্তন, তাপীয় সম্প্রসারণ এবং বারবার অপারেটিং চক্রের সময় সিলিং কার্যকারিতা বজায় রাখতে সক্ষম করে। ধাতব শক্তিবৃদ্ধি স্থিতিশীলতা উন্নত করে এবং চাহিদাযুক্ত অ্যাপ্লিকেশনগুলিতে এক্সট্রুশন বা ব্লোআউটের ঝুঁকি হ্রাস করে।

মূল কর্মক্ষমতা সুবিধা:

বর্ধিত পুনরুদ্ধারের কর্মক্ষমতা: ঢেউতোলা স্টেইনলেস স্টীল সন্নিবেশ ক্রমাগত ইলাস্টিক পুনরুদ্ধার প্রদান করে, বারবার সংকোচন এবং তাপমাত্রা পরিবর্তনের পরে গ্যাসকেটকে সিলিং বল বজায় রাখতে সহায়তা করে।

উন্নত চাপ প্রতিরোধের: রিইনফোর্সড মেটাল কোর পিটিএফই লেয়ারকে সমর্থন করে এবং অত্যধিক বিকৃতি প্রতিরোধ করে, এটি স্ট্যান্ডার্ড সফট-কোর এনভেলপ গ্যাসকেটের তুলনায় উচ্চ চাপ প্রয়োগের জন্য উপযুক্ত করে তোলে।

বড় ফ্ল্যাঞ্জ অ্যাপ্লিকেশনের জন্য উপযুক্ত: অতিরিক্ত স্ট্রাকচারাল সাপোর্ট টাইপ সি পিটিএফই এনভেলপ গ্যাসকেটকে বড় ব্যাসের ফ্ল্যাঞ্জের জন্য একটি আদর্শ পছন্দ করে তোলে, বিশেষ করে DN350+ সিস্টেম যেখানে প্রচলিত গ্যাসকেট ডিজাইনে যথেষ্ট দৃঢ়তার অভাব থাকতে পারে।

তুলনা ও নির্বাচন নির্দেশিকা

টাইপ সি বনাম টাইপ এ বনাম টাইপ বি বনাম মেটাল জ্যাকেটেড বনাম সলিড পিটিএফই

দ্রুত নির্বাচন গাইড

প্রাথমিক অ্যাপ্লিকেশন

প্রযুক্তিগত বিশেষ উল্লেখ

টাইপ সি PTFE খাম গ্যাসকেট বৈশিষ্ট্য

উপলব্ধ মেটাল কোর বিকল্প

গুণমানের নিশ্চয়তা

1. 100% ভার্জিন পিটিএফই রেজিন

স্থিতিশীল গুণমান, চমৎকার রাসায়নিক প্রতিরোধের, এবং ব্যাচের পর ধারাবাহিক সিলিং কর্মক্ষমতা ব্যাচ নিশ্চিত করে।

2. প্রিমিয়াম স্টেইনলেস স্টিল কোর

জারা-প্রতিরোধী 304/316 স্টেইনলেস স্টীল থেকে তৈরি চাপ এবং তাপ সাইক্লিং এর অধীনে উচ্চ শক্তি এবং নির্ভরযোগ্য সমর্থন প্রদান করতে।

3. সম্পূর্ণ PTFE এনক্যাপসুলেশন

সম্পূর্ণরূপে ধাতু সন্নিবেশ সীল, জারা ঝুঁকি প্রতিরোধ এবং দীর্ঘ সেবা জীবন নিশ্চিত.

4. ঢেউতোলা রিইনফোর্সমেন্ট ডিজাইন

স্প্রিং-ব্যাক রিকভারি প্রদান করে, সিলিং ফোর্স বজায় রাখে এবং চাপের ওঠানামার প্রতিরোধ ক্ষমতা উন্নত করে।

5. ম্যাটেরিয়াল ট্রেসেবিলিটি

উপাদান শংসাপত্র এবং উত্পাদন রেকর্ড অনুরোধের ভিত্তিতে উপলব্ধ.

6. কাস্টম সাইজ এবং দ্রুত ডেলিভারি

স্ট্যান্ডার্ড ফ্ল্যাঞ্জ মাপ এবং কাস্টম মাত্রা উপলব্ধ। স্ট্যান্ডার্ড আকার: 5-10 দিন; কাস্টম আকার: 10-15 দিন।

FAQ

প্রশ্ন: টাইপ সি পিটিএফই খামের গ্যাসকেট কী এবং কখন আমি এটি ব্যবহার করব?

A: A Type C PTFE খামের গ্যাসকেটে একটি ঢেউতোলা স্টেইনলেস স্টীল ধাতব সন্নিবেশ একটি PTFE জ্যাকেটে সম্পূর্ণরূপে আবদ্ধ থাকে। ঢেউতোলা ধাতব কোর উচ্চ চাপ এবং তাপীয় সাইক্লিংয়ের অধীনে বসন্ত-ব্যাক পুনরুদ্ধার, ব্লোআউট প্রতিরোধ এবং কাঠামোগত অখণ্ডতা প্রদান করে।

টাইপ সি ব্যবহার করুন যখন:উচ্চ চাপ পরিষেবা, বড় ব্যাসের ফ্ল্যাঞ্জ (DN350+), তাপীয় সাইক্লিং অবস্থা, এবং অ্যাপ্লিকেশন যেখানে ব্লোআউট প্রতিরোধ গুরুত্বপূর্ণ।

যখন টাইপ সি ব্যবহার করবেন না:নিম্ন-চাপের সাধারণ রাসায়নিক পরিষেবা (টাইপ A আরও লাভজনক), ছোট ব্যাসের ফ্ল্যাঞ্জগুলি (টাইপ A বা B আরও সাশ্রয়ী), বা কোনও ধাতব সামগ্রী ছাড়াই সর্বাধিক রাসায়নিক বিশুদ্ধতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলি (সলিড PTFE)৷

প্রশ্ন: টাইপ সি বনাম ধাতব জ্যাকেটযুক্ত গ্যাসকেট, আমার কোনটি বেছে নেওয়া উচিত?

উত্তর: টাইপ সি এবং মেটাল জ্যাকেটযুক্ত গ্যাসকেট উভয়েরই মেটাল কোর থাকে, কিন্তু তারা বিভিন্ন অ্যাপ্লিকেশন পরিবেশন করে।

টাইপ সি (কোরোগেটেড মেটাল কোর): সম্পূর্ণরূপে PTFE-তে আবদ্ধ, কোনো ধাতু উন্মুক্ত নয়, রাসায়নিক পরিষেবার জন্য আদর্শ যেখানে PTFE রাসায়নিক প্রতিরোধের প্রয়োজন হয়। মাঝারি-উচ্চ চাপ, তাপ সাইক্লিং এবং বড় ব্যাসের ফ্ল্যাঞ্জের জন্য সেরা।

ধাতব জ্যাকেটযুক্ত গ্যাসকেট: ধাতব কোর আংশিকভাবে বা সম্পূর্ণরূপে PTFE বা অন্যান্য উপকরণ দিয়ে আচ্ছাদিত, চরম চাপের ক্ষমতা এবং উচ্চ-তাপমাত্রা প্রতিরোধের প্রদান করে। চরম চাপ, উচ্চ তাপমাত্রা (+260°C+), এবং অ্যাপ্লিকেশনের জন্য যেখানে PTFE নরম বা হামাগুড়ি দেবে।

দ্রুত নিয়ম:

রাসায়নিক পরিষেবা, মাঝারি-উচ্চ চাপ, তাপ সাইক্লিং → টাইপ সি।

চরম চাপ, চরম তাপমাত্রা → মেটাল জ্যাকেটযুক্ত।

প্রশ্ন: সীমাবদ্ধতা কি এবং সবচেয়ে সাধারণ ভুল কি কি?

ক: তাপমাত্রা: +200°C পর্যন্ত (PTFE সীমা)।

চাপ: টাইপ A/B এর চেয়ে বেশি, ডিজাইন এবং মেটাল কোর বেধের উপর নির্ভর করে।

আকার: DN350 এবং তার বেশির জন্য প্রস্তাবিত, ঢেউতোলা ধাতু কোর বড় ব্যাসের জন্য কাঠামোগত শক্তি প্রদান করে। পাতলা-প্রাচীরযুক্ত বা ভঙ্গুর ফ্ল্যাঞ্জের জন্য সুপারিশ করা হয় না, ধাতব কোরটি অনমনীয় এবং অতিরিক্ত শক্ত করা হলে ক্ষতি হতে পারে।

সাধারণ ভুল:

(1) টর্ক নিয়ন্ত্রণ ছাড়াই পাতলা-প্রাচীরযুক্ত বা কাচ-রেখাযুক্ত ফ্ল্যাঞ্জগুলিতে টাইপ সি ব্যবহার করা: অনমনীয় ধাতব কোর ভঙ্গুর পৃষ্ঠগুলিকে ক্র্যাক করতে পারে; নিয়ন্ত্রিত ইনস্টলেশনের সাথে কম টর্ক ব্যবহার করুন।

(2) ওভার-টাইনিং: মেটাল কোর সিলিং বল প্রদান করে; অত্যধিক কম্প্রেশন PTFE জ্যাকেট ক্ষতি.

(3) ভুল আকার নির্বাচন: DN350+ এর জন্য টাইপ সি সুপারিশ করা হয়; ছোট আকারের জন্য, টাইপ A বা B আরও লাভজনক হতে পারে।
