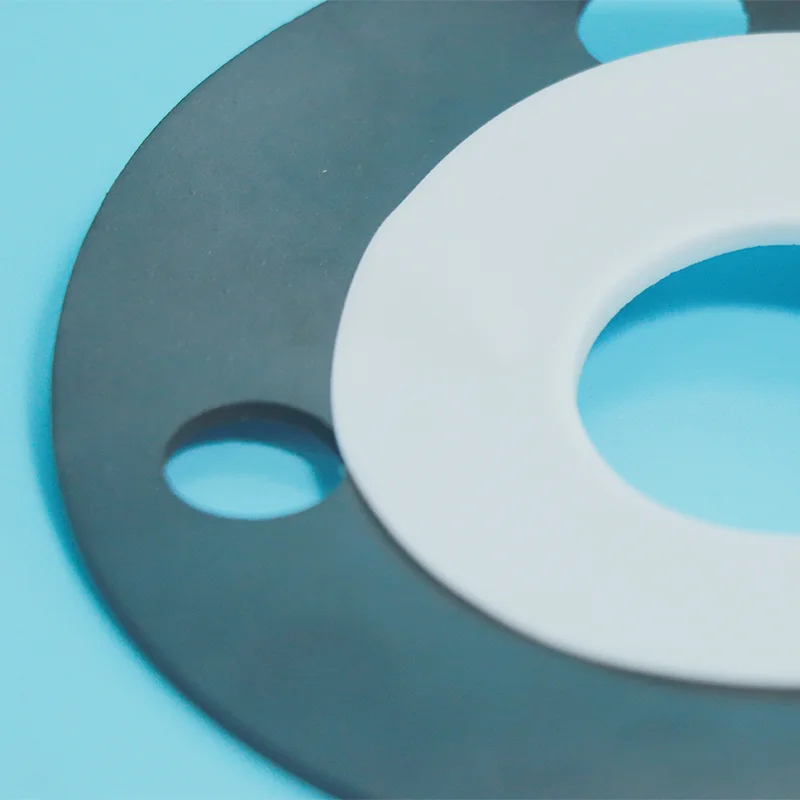

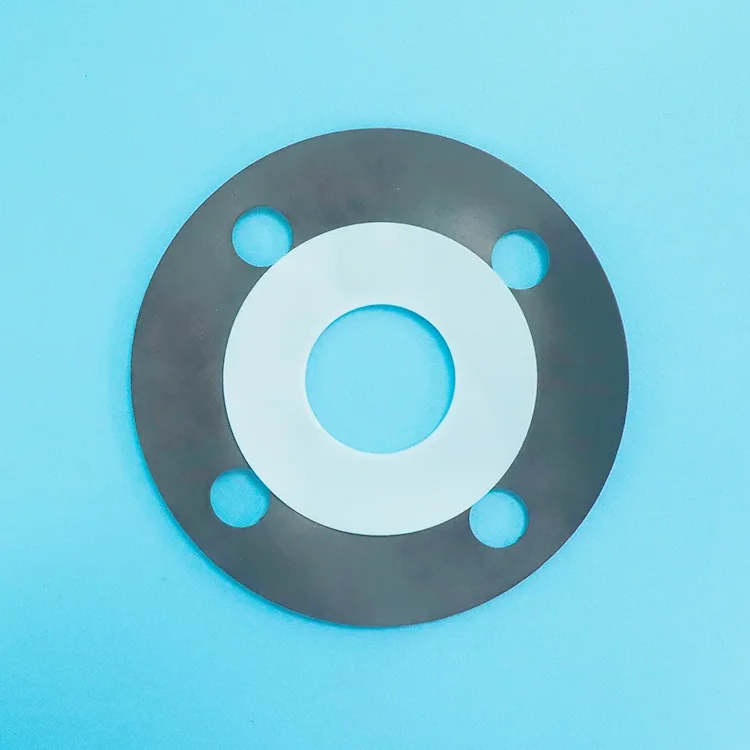

টাইপ বি PTFE খাম গ্যাসকেট

টাইপ B PTFE এনভেলপ গ্যাসকেট PTFE ব্লক থেকে একটি বর্গাকার ক্রস-সেকশনে মেশিন করা হয়, সম্পূর্ণরূপে ফিলার কোরকে কোন চেরা ছাড়াই আবদ্ধ করে। টাইপ A এর চেয়ে ভাল সিলিং সততা। কঠিন PTFE থেকে কম খরচ।

Taifno এ আপনার ফ্ল্যাঞ্জের আকার এবং মিডিয়া পাঠান, আমরা একজন পেশাদার প্রস্তুতকারক এবং কাস্টমাইজড সমাধান দিতে পারি।

টাইপ বি পিটিএফই এনভেলপ গ্যাসকেট কি?

একটি টাইপ B PTFE খাম গ্যাসকেট একটি PTFE বাইরের জ্যাকেট নিয়ে গঠিত যা শক্ত PTFE ব্লক বা শীট থেকে তৈরি, একটি নরম ফিলার কোরকে সম্পূর্ণরূপে আবদ্ধ করে। টাইপ A এর বিপরীতে (যার বাইরের প্রান্ত থেকে একটি চেরা কাটা আছে), টাইপ B একটি বর্গাকার ক্রস-সেকশন দিয়ে মেশিন করা হয় এবং এতে কোনও স্লিট নেই — ফিলার কোরটি PTFE খামের মধ্যে সম্পূর্ণরূপে সিল করা হয়।

গঠন:

পিটিএফই জ্যাকেট: পিটিএফই ব্লক বা শীট থেকে একটি বর্গাকার ক্রস-সেকশনে মেশিনে তৈরি করা হয়, সম্পূর্ণরূপে ফিলার কোরকে কোনো উন্মুক্ত স্লিট ছাড়াই আবদ্ধ করে।

ফিলার কোর: অ ধাতব উপাদান যেমন নন-অ্যাসবেস্টস রাবার শীট, সংকুচিত ফাইবার বা গ্রাফাইট কম্পোজিট শীট

টাইপ বি কনস্ট্রাকশন: মেশিনযুক্ত বর্গাকার ক্রস-সেকশন সহ সম্পূর্ণ খাম, কোনও স্লিট নেই, কোনও উন্মুক্ত ফিলার নেই, আরও ভাল সিলিং অখণ্ডতা

মূল বৈশিষ্ট্য:

কোন স্লিট নেই: ফিলার কোরটি PTFE জ্যাকেটের মধ্যে সম্পূর্ণরূপে সিল করা আছে, কোন দুর্বল বিন্দু প্রকাশ করা হয়নি

উন্নত সিলিং অখণ্ডতা: মেশিনযুক্ত নির্মাণ টাইপ A-এর তুলনায় উচ্চতর সিলিং কার্যক্ষমতা প্রদান করে

অভ্যন্তরীণ ব্যাস ম্যাচিং: ভিতরের ব্যাসটি ফ্ল্যাঞ্জ বোরের সাথে মেলে, প্রবাহের অশান্তি রোধ করে এবং ক্ষয় কমাতে মেশিন করা যেতে পারে

তুলনা ও নির্বাচন নির্দেশিকা

টাইপ এ বনাম টাইপ বি বনাম টাইপ সি বনাম সলিড পিটিএফই

দ্রুত নির্বাচন গাইড

প্রাথমিক অ্যাপ্লিকেশন

প্রযুক্তিগত বিশেষ উল্লেখ

টাইপ বি PTFE খাম গ্যাসকেট বৈশিষ্ট্য

উপলব্ধ ফিলার বিকল্প

কেস স্টাডি

সাংহাইয়ের একটি বৃহৎ পেট্রোকেমিক্যাল প্ল্যান্টে, একটি ইথিলিন ক্র্যাকার গ্যাস কম্প্রেসার (ক্লাস 300) এর আউটলেট পাইপলাইন ভালভ ক্ষয়কারী মিডিয়া, উচ্চ তাপমাত্রা, চাপের ওঠানামা এবং ঘন ঘন স্টার্ট-স্টপ চক্রের সংস্পর্শে থাকা H₂S-যুক্ত পরিষেবার শর্তে পরিচালিত হয়। মূল সর্পিল ক্ষত গ্যাসকেটগুলি ধীরে ধীরে দীর্ঘমেয়াদী অপারেশন চলাকালীন সিলিং কার্যকারিতা হারায় কারণ উইন্ডিং উপকরণ এবং ফিলার উপাদানগুলির ক্ষয়, সম্ভাব্য ফুটো ঝুঁকি তৈরি করে এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা বৃদ্ধি করে।

এই চ্যালেঞ্জগুলি মোকাবেলা করার জন্য, প্ল্যান্টটি বিদ্যমান গ্যাসকেটগুলিকে টাইপ বি পিটিএফই-এনক্যাপসুলেটেড গ্যাসকেট দিয়ে প্রতিস্থাপন করেছে। একটি সম্পূর্ণ PTFE-জ্যাকেটযুক্ত নমনীয় ফিলার কোর বৈশিষ্ট্যযুক্ত, এই নকশাটি H₂S, অ্যাসিড, ক্ষার এবং অন্যান্য আক্রমনাত্মক রাসায়নিকের প্রতি চমৎকার প্রতিরোধ প্রদান করে যখন প্রক্রিয়া মাধ্যম এবং অভ্যন্তরীণ ফিলার উপাদানের মধ্যে সরাসরি যোগাযোগ রোধ করে। কম্প্রেসিবল কোরটি উন্নত পুনরুদ্ধারের কার্যকারিতাও সরবরাহ করে, যা গ্যাসকেটকে অপারেশনের সময় ফ্ল্যাঞ্জের অনিয়ম এবং চাপের ওঠানামার জন্য ক্ষতিপূরণ দিতে দেয়।

ইনস্টলেশনের পরে, টাইপ বি PTFE-এনক্যাপসুলেটেড গ্যাসকেটগুলি ইথিলিন ক্র্যাকার গ্যাস সংকোচকারী আউটলেট ভালভ প্রয়োগে স্থিতিশীল সিলিং কার্যকারিতা অর্জন করেছে। 4-বছরের টার্নঅ্যারাউন্ড চক্র জুড়ে, সিস্টেমটি শূন্য ফুটো বজায় রেখেছিল, রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে এবং অপারেশনাল নিরাপত্তার উন্নতি করার সময় পেট্রোকেমিক্যাল সিলিং অ্যাপ্লিকেশনগুলির দাবিতে PTFE-এনক্যাপসুলেটেড গ্যাসকেট প্রযুক্তির দীর্ঘমেয়াদী নির্ভরযোগ্যতা প্রদর্শন করে।

FAQ

প্রশ্ন: টাইপ বি পিটিএফই খাম গ্যাসকেট কী এবং কখন আমি এটি ব্যবহার করব?

A: A Type B PTFE এনভেলপ গ্যাসকেট হল একটি বর্গাকার ক্রস-সেকশন সহ একটি মেশিনযুক্ত PTFE জ্যাকেট, সম্পূর্ণরূপে একটি নরম ফিলার কোরকে কোন চেরা ছাড়াই আবদ্ধ করে। সম্পূর্ণ খামটি টাইপ A (স্লিট টাইপ) এর তুলনায় উচ্চতর সিলিং অখণ্ডতা প্রদান করে, কোন উন্মুক্ত ফিলার কোর নেই, কোন সম্ভাব্য দুর্বল বিন্দু নেই। অভ্যন্তরীণ ব্যাসটি ফ্ল্যাঞ্জ বোরের সাথে মেলে, প্রবাহের অশান্তি প্রতিরোধ করে মেশিন করা যেতে পারে।

যখন টাইপ বি ব্যবহার করুন: মাঝারি-থেকে-উচ্চ চাপের ক্ষয়কারী পরিষেবার (5.0 MPa পর্যন্ত) জন্য টাইপ A-এর থেকে আপনার ভাল সিলিং নির্ভরযোগ্যতা প্রয়োজন কিন্তু কঠিন PTFE-এর জন্য অর্থপ্রদান করতে চান না।

যখন টাইপ বি ব্যবহার করবেন না: লো-চাপ, খরচ-সংবেদনশীল অ্যাপ্লিকেশন যেখানে টাইপ A যথেষ্ট। উচ্চ-চাপ বা বড় ব্যাসের পরিষেবার জন্য, টাইপ সি বিবেচনা করুন। চূড়ান্ত রাসায়নিক বিশুদ্ধতা এবং প্রবেশের কোনো ঝুঁকি নেই, কঠিন PTFE বিবেচনা করুন।

প্রশ্ন: টাইপ বি বনাম কঠিন পিটিএফই গ্যাসকেট, আমার কোনটি বেছে নেওয়া উচিত?

A: টাইপ B (খাম) ফিলার কোর থেকে কম্প্রেসিবিলিটি সহ PTFE জ্যাকেট থেকে রাসায়নিক প্রতিরোধের অফার করে, কঠিন PTFE থেকে কম খরচে।

যাইহোক, সময়ের সাথে PTFE জ্যাকেটের মাধ্যমে মিডিয়া প্রবেশ করলে ফিলার কোর আক্রমণ করা যেতে পারে। সলিড PTFE গ্যাসকেট সর্বাধিক রাসায়নিক প্রতিরোধ এবং বিশুদ্ধতা প্রদান করে, কোন ফিলার কোর নেই, প্রবেশের ঝুঁকি নেই।

কিন্তু এটি উল্লেখযোগ্যভাবে বেশি খরচ করে এবং কম স্থিতিস্থাপক (স্প্রিং-ব্যাক প্রদানের জন্য কোন ফিলার কোর নেই)।

দ্রুত নিয়ম:

মাঝারি চাপ, খরচ-সচেতন, ক্ষয়কারী পরিষেবা → টাইপ বি।

উচ্চ চাপ, অতি বিশুদ্ধ, সমালোচনামূলক পরিষেবা, কোন প্রবেশের ঝুঁকি গ্রহণযোগ্য নয় → সলিড PTFE।

প্রশ্ন: সীমাবদ্ধতা কি এবং সবচেয়ে সাধারণ ভুল কি কি?

ক: তাপমাত্রা: +200°C পর্যন্ত।

চাপ: 5.0 MPa পর্যন্ত (50 বার)।

রাসায়নিক: pH 0-14 সার্বজনীন প্রতিরোধ, উচ্চ তাপমাত্রায় গলিত ক্ষার ধাতু বা মৌলিক ফ্লোরিনের সাথে সামঞ্জস্যপূর্ণ নয়। সময়ের সাথে কিছু রাসায়নিক পদার্থ (নাইট্রিক অ্যাসিড, ক্লোরিন, ইথিলিন অক্সাইড) দ্বারা PTFE প্রবেশ করা যেতে পারে।

সাধারণ ভুল:

(1) এপ্লিকেশানগুলিতে টাইপ B ব্যবহার করা যেখানে মিডিয়া PTFE-তে প্রবেশ করে: কিছু রাসায়নিক সময়ের সাথে PTFE-এর মাধ্যমে প্রবেশ করতে পারে এবং ফিলার কোরে আক্রমণ করতে পারে, নিয়মিত গ্যাসকেট প্রতিস্থাপন করতে পারে বা কঠিন PTFE গ্যাসকেট ব্যবহার করতে পারে।

(2) অতিরিক্ত শক্ত করা: অতিরিক্ত কম্প্রেশন PTFE জ্যাকেটের ক্ষতি করতে পারে, নিয়ন্ত্রিত টর্ক ব্যবহার করুন।

(3) ভুল আকার নির্বাচন: DN500 পর্যন্ত আকারের জন্য A এবং B প্রকারগুলি সুপারিশ করা হয়, বড় ব্যাসের জন্য, টাইপ সি পছন্দ করা হয়৷
