প্রি-কাট গ্যাসকেটগুলি প্রায়শই অনিয়মিত ফ্ল্যাঞ্জ, ক্ষতিগ্রস্ত সিলিং পৃষ্ঠ বা কাস্টম সরঞ্জামগুলির জন্য মেলানো কঠিন। প্রসারিত PTFE সিলিং কর্ড ব্যবহারকারীদের সাইটে প্রয়োজনীয় দৈর্ঘ্য কাটা এবং সিলিং এলাকা অনুযায়ী সরাসরি একটি গ্যাসকেট গঠন করার অনুমতি দিয়ে একটি নমনীয় বিকল্প প্রদান করে। কম বোল্ট টর্ক সহ নির্ভরযোগ্য সিলিং বজায় রেখে এর নরম প্রসারিত কাঠামো রুক্ষ, পিটযুক্ত এবং অসম পৃষ্ঠের সাথে খাপ খায়।
ePTFE থেকে তৈরি, কর্ডটি pH 0-14 মিডিয়া জুড়ে চমৎকার রাসায়নিক প্রতিরোধের সরবরাহ করে, যার তাপমাত্রা -196°C থেকে +200°C এবং চাপের ক্ষমতা 100 বার পর্যন্ত। রক্ষণাবেক্ষণ এবং অ-মানক অ্যাপ্লিকেশনের জন্য একটি দ্রুত সিলিং সমাধান পেতে আজই Taifno-এর সাথে যোগাযোগ করুন।

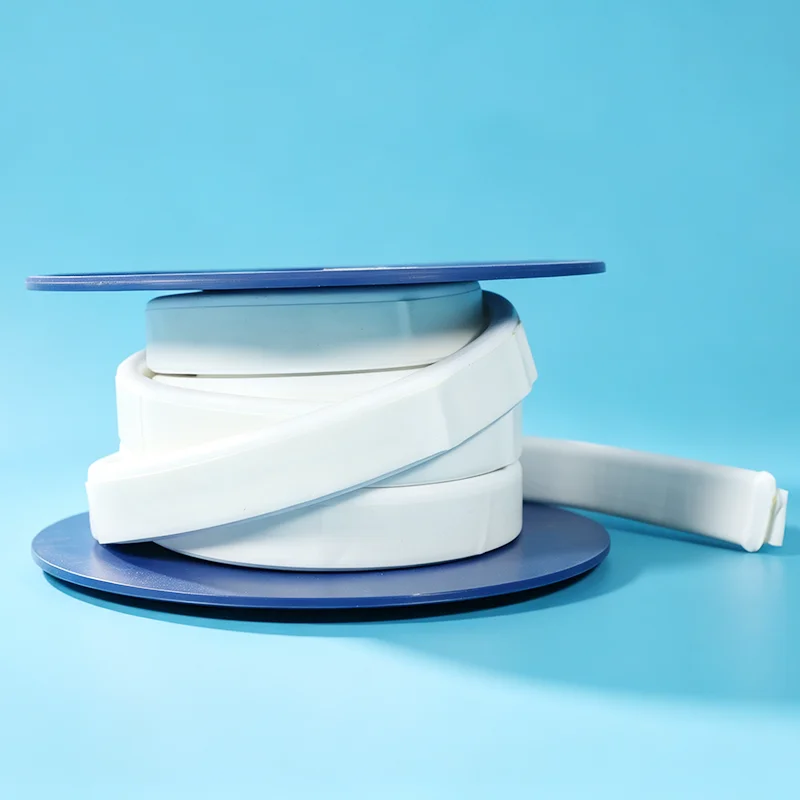

প্রসারিত PTFE সিলিং কর্ড হল একটি ক্রমাগত সিলিং উপাদান যা 100% বিশুদ্ধ PTFE রজন থেকে একটি সম্প্রসারণ প্রক্রিয়ার মাধ্যমে তৈরি করা হয়। এর নরম মাইক্রো-ছিদ্রযুক্ত কাঠামোটি চমৎকার সংকোচনযোগ্যতা এবং নমনীয়তা প্রদান করে, যা কর্ডটিকে অনিয়মিত সিলিং এলাকা, ফাঁক এবং জটিল ফ্ল্যাঞ্জ জ্যামিতির সাথে খাপ খাইয়ে নিতে দেয় এবং নির্ভরযোগ্য সিলিং কার্যকারিতা বজায় রাখে।
সহজ ফিল্ড ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, কর্ডটি প্রয়োজনীয় দৈর্ঘ্যে কাটা যেতে পারে, সরাসরি সিলিং খাঁজ বা ফ্ল্যাঞ্জ এলাকায় স্থাপন করা যেতে পারে এবং একটি টেকসই গ্যাসকেট তৈরি করতে সমাবেশের সময় সংকুচিত করা যেতে পারে।
স্ব-আঠালো বিকল্পটি কর্ডটিকে অবস্থানে রাখতে সাহায্য করে, বিশেষ করে উল্লম্ব পৃষ্ঠ বা কঠিন ইনস্টলেশন অবস্থার জন্য।
সংকোচনযোগ্য কাঠামো অসম পৃষ্ঠ এবং সিলিং ফাঁকগুলি পূরণ করে যা স্ট্যান্ডার্ড প্রি-কাট গ্যাসকেট দিয়ে আবরণ করা কঠিন।
ফিলার এবং গ্রাফাইট থেকে মুক্ত, চমৎকার রাসায়নিক প্রতিরোধের প্রদান করে এবং দূষণের ঝুঁকি প্রতিরোধ করে।
সিলিং কর্মক্ষমতা বজায় রেখে ক্রায়োজেনিক তাপমাত্রায় -196°C পর্যন্ত নমনীয় থাকে।
হামাগুড়ি এবং ঠান্ডা প্রবাহকে প্রচলিত PTFE এর চেয়ে ভালো প্রতিরোধ করে, বর্ধিত পরিষেবার সময় সিলিং শক্তি বজায় রাখতে সহায়তা করে।
|
সমস্যা |
কিভাবে ePTFE কর্ড এটি সমাধান করে |
|
স্টক গ্যাসকেট মাপ শত শত |
একটি রোল হাজার হাজার প্রি-কাট গ্যাসকেট প্রতিস্থাপন করে — 4-6 কর্ডের আকার বেশিরভাগ অ্যাপ্লিকেশনকে কভার করে |
|
কাস্টম আকারগুলি খুব বেশি সময় নেয় |
সাইটের দৈর্ঘ্য কাটা — কোন অপেক্ষা নেই |
|
ক্ষতিগ্রস্ত বা বিকৃত flanges ফুটো |
নরম, মানানসই উপাদান স্ক্র্যাচ, গর্ত এবং অনিয়ম পূরণ করে |
|
gaskets বর্জ্য উপাদান কাটা |
আপনার যা প্রয়োজন ঠিক তা কাটুন — শূন্য অপচয় |
|
ভঙ্গুর flanges উচ্চ টর্ক অধীনে ক্র্যাক |
কম বোল্ট চাপ সহ সিল — কাচের রেখাযুক্ত এবং প্লাস্টিকের ফ্ল্যাঞ্জের জন্য আদর্শ |
|
ব্যয়বহুল ডাউনটাইম gaskets জন্য অপেক্ষা |
অবিলম্বে প্রাপ্যতা - কাস্টম কাটার জন্য কোন অপেক্ষা |
|
বৈশিষ্ট্য |
ePTFE কর্ড |
প্রি-কাট গ্যাসকেট |
প্রচলিত PTFE শীট |
|
ইনভেন্টরি |
একটি রোল - শত শত আকার প্রতিস্থাপন করে |
প্রতিটি আকার স্টক করা আবশ্যক |
একাধিক বেধ এবং মাপ |
|
কাস্টম আকার |
অন-সাইট কাট — যে কোনো আকারের সাথে মানানসই |
কাস্টম টুলিং বা অপেক্ষার প্রয়োজন |
শীট থেকে কাটা আবশ্যক |
|
সামঞ্জস্যতা |
★★★★★ স্ক্র্যাচ এবং গর্ত পূরণ করে |
★☆☆☆☆ অনমনীয় |
★☆☆☆☆ অনমনীয় |
|
ঠান্ডা প্রবাহ |
✅ কোন হামাগুড়ি নেই |
N/A |
❌ বোঝার নিচে হামাগুড়ি দেয় |
|
তাপমাত্রা |
-196°C থেকে +200°C |
উপাদানের উপর নির্ভর করে |
-180°C থেকে +200°C |
|
রাসায়নিক প্রতিরোধ |
পিএইচ 0-14 |
উপাদানের উপর নির্ভর করে |
পিএইচ 0-14 |
|
বর্জ্য |
শূন্য |
তাৎপর্যপূর্ণ |
তাৎপর্যপূর্ণ |
|
মোট খরচ |
সর্বনিম্ন |
সর্বোচ্চ |
পরিমিত |
|
আপনার আবেদন যদি হয়... |
বেছে নিন... |
|
ক্ষতিগ্রস্থ, স্ক্র্যাচ বা বিকৃত ফ্ল্যাঞ্জ |
ePTFE কর্ড |
|
কাচের রেখাযুক্ত, সিরামিক বা প্লাস্টিকের ফ্ল্যাঞ্জ |
ePTFE কর্ড — কম বোল্ট চাপ |
|
বড় ব্যাসের ফ্ল্যাঞ্জ (24" এর বেশি) |
ePTFE কর্ড — কোন কাস্টম গ্যাসকেট অপেক্ষা করছে না |
|
বিজোড়-আকৃতির বা অ-মানক ফ্ল্যাঞ্জ |
ePTFE কর্ড — যেকোনো আকৃতির সাথে মানানসই করে কাটা |
|
পরিষ্কার, মসৃণ flanges, মান মাপ |
প্রাক কাটা gaskets |
|
ফ্ল্যাঞ্জ পৃষ্ঠের অবস্থা |
প্রস্তাবিত কর্ড আকার |
|
মসৃণ, সমতল ফ্ল্যাঞ্জ |
গ্যাসকেটের যোগাযোগ এলাকার 1/3 (W) |
|
রুক্ষ, পিটেড, বা স্কোর করা ফ্ল্যাঞ্জ |
1/2 গ্যাসকেট যোগাযোগ এলাকা (W) |
|
সংকীর্ণ flanges (≤7 মিমি যোগাযোগ এলাকা) |
সম্পূর্ণ প্রস্থ গ্যাসকেট ব্যবহার করা যেতে পারে |
|
শিল্প |
আবেদন |
|
রাসায়নিক প্রক্রিয়াকরণ |
পাইপ ফ্ল্যাঞ্জ, চুল্লি কভার, হিট এক্সচেঞ্জার — অ্যাসিড, দ্রাবক |
|
ফার্মাসিউটিক্যাল |
জীবাণুমুক্ত সরঞ্জাম, বায়োরিয়াক্টর - এফডিএ সম্মতি |
|
খাদ্য ও পানীয় |
স্যানিটারি সংযোগ, ভর্তি সরঞ্জাম — FDA সম্মতি |
|
পাল্প এবং কাগজ |
বড় ব্যাসের ফ্ল্যাঞ্জ, ডাইজেস্টার — তাপীয় সাইক্লিং |
|
পাওয়ার জেনারেশন |
স্টিম সিস্টেম, কনডেন্সার ফ্ল্যাঞ্জ - উচ্চ তাপমাত্রা |
|
কাচ-রেখাযুক্ত সরঞ্জাম |
চুল্লি, জাহাজ — ভঙ্গুর পৃষ্ঠতল, কম টর্ক |
চ্যালেঞ্জ: একটি রাসায়নিক প্ল্যান্ট 20+ ফ্ল্যাঞ্জ আকারের জন্য 100+ গ্যাসকেটের আকার স্টক করেছে। ইনভেন্টরি ব্যয়বহুল এবং স্থান গ্রাসকারী ছিল। অ-মানক flanges কাস্টম gaskets জন্য অপেক্ষা ডাউনটাইম দিন ঘটায়.
সমাধান: প্রসারিত PTFE কর্ড দিয়ে সমস্ত কাটা গ্যাসকেট প্রতিস্থাপন করা হয়েছে। পরিবর্তে 4 কর্ড মাপ স্টক.
ফলাফল: ইনভেন্টরি খরচ 80% কমেছে। ডাউনটাইম দিন থেকে ঘন্টায় কমে গেছে। একটি কর্ড একাধিক ফ্ল্যাঞ্জ মাপ আচ্ছাদিত.
চ্যালেঞ্জ: একটি ফার্মাসিউটিক্যাল প্ল্যান্ট অনমনীয় PTFE gaskets সিল করার জন্য প্রয়োজনীয় উচ্চ টর্কের কারণে কাচের রেখাযুক্ত চুল্লির কভারগুলি ক্র্যাক করছিল।
সমাধান: সম্প্রসারিত PTFE সিলিং কর্ডউইথ স্ব-আঠালো ব্যাকিং-এ স্যুইচ করা হয়েছে। কম বোল্ট চাপ প্রয়োজন.
ফলাফল: জিরো গ্লাস লাইনিং ক্ষতি। নিম্ন ঘূর্ণন সঁচারক বল সঙ্গে নিখুঁত সীল. 18 মাস এবং গণনা - কোন প্রতিস্থাপন.
দ্রষ্টব্য: প্রকৃত মামলার ফলাফল আবেদনের শর্ত অনুসারে পরিবর্তিত হয়। আবেদন-নির্দিষ্ট সুপারিশের জন্য আমাদের সাথে যোগাযোগ করুন।
|
প্যারামিটার |
মান |
|
তাপমাত্রা পরিসীমা |
-196°C থেকে +200°C |
|
চাপ - তরল |
100 বার পর্যন্ত |
|
চাপ - গ্যাস |
16 বার পর্যন্ত |
|
পিএইচ পরিসীমা |
0-14 - সর্বজনীন রাসায়নিক প্রতিরোধ |
|
ঘনত্ব |
0.7 - 1.0 গ্রাম/সেমি³ |
|
প্রসার্য শক্তি |
≥7 MPa |
|
বিরতিতে প্রসারণ |
≥120% |
|
উপাদান |
100% ভার্জিন PTFE (প্রসারিত) |
|
স্ব-আঠালো ব্যাকিং |
উপলব্ধ (অনেক গ্রেডে মানক) |
|
এফডিএ গ্রেড উপলব্ধ |
হ্যাঁ — খাদ্য এবং ফার্মাসিউটিক্যাল অ্যাপ্লিকেশনের জন্য |
|
ক্রস-সেকশন আকৃতি |
আকার পরিসীমা |
সাধারণ অ্যাপ্লিকেশন |
|
গোলাকার কর্ড |
Ø 2.4 মিমি থেকে Ø 25 মিমি |
স্ট্যান্ডার্ড ফ্ল্যাঞ্জ সিলিং, ভালভ প্যাকিং |
|
বর্গাকার/আয়তক্ষেত্রাকার |
3 মিমি × 1.5 মিমি থেকে 50 মিমি × 50 মিমি |
প্রশস্ত ফ্ল্যাঞ্জ অ্যাপ্লিকেশন |
|
টেপ/ফালা |
1.5 মিমি থেকে 7 মিমি পুরু × 2 মিমি থেকে 1500 মিমি চওড়া |
বড় এলাকা sealing, manways |
100% ভার্জিন PTFE রেজিন — কোনো রিগ্রিন্ড নয়, কোনো পুনর্ব্যবহারযোগ্য উপাদান নেই। সামঞ্জস্যপূর্ণ গুণমান।
সম্পূর্ণ ট্রেসেবিলিটি — প্রতিটি ব্যাচ খুঁজে পাওয়া যায়। অনুরোধে উপাদান শংসাপত্র.
FDA-সম্মত গ্রেড উপলব্ধ — FDA 21 CFR 177.1550 এবং BfR প্রয়োজনীয়তা পূরণ করে।
নির্ভুল উত্পাদন — ক্রমাগত প্রক্রিয়া সুসংগত ঘনত্ব এবং সংকোচনযোগ্যতা নিশ্চিত করে।
দীর্ঘ শেল্ফ লাইফ — সীমাহীন শেল্ফ লাইফ — সময়ের সাথে কোন অবনতি হয় না।
গুণমান পরীক্ষিত — প্রতি ব্যাচে প্রসার্য শক্তি, ঘনত্ব এবং সংকোচনযোগ্যতা পরীক্ষা করা হয়েছে।
ক:কখন ব্যবহার করতে হবে: অনিয়মিত পৃষ্ঠতল, ক্ষতিগ্রস্ত ফ্ল্যাঞ্জ, অ-মানক মাপ, বড়-ব্যাসের ফ্ল্যাঞ্জ, কাচের রেখাযুক্ত/প্লাস্টিকের ফ্ল্যাঞ্জের জন্য কম টর্ক প্রয়োজন।
কখন এটি ব্যবহার করবেন না: উচ্চ চাপের গতিশীল সিলিং (চলমান অংশ), শুধুমাত্র স্ট্যাটিক সিল।
উত্তর: ব্যস/ক্রস-সেকশন, রোল প্রতি দৈর্ঘ্য এবং পরিমাণের উপর খরচ নির্ভর করে। একটি একক রোলের জন্য সাধারণত 10টি ভিন্ন গ্যাসকেট মাপের স্টক করার চেয়ে কম খরচ হয়।
মোট খরচ ভিউ: স্ট্যান্ডার্ড গ্যাসকেট শীট থেকে প্রতি মিটারে কর্ডের দাম বেশি। কিন্তু আপনি আপনার যা প্রয়োজন ঠিক তা কেটেছেন, শূন্য অপচয়, শূন্য অপেক্ষা, শূন্য কাস্টম টুলিং। এক বছর ধরে, ইনভেন্টরি, ডাউনটাইম, এবং বর্জ্য সঞ্চয় উপাদান খরচ ছাড়িয়ে গেছে।
সীসা সময়:
স্টক: 24-48 ঘন্টার মধ্যে জাহাজ।
শিপিং: বায়ু 5-10 দিন, সমুদ্র 15-30 দিন।
ক: তাপমাত্রা: -196°C থেকে +200°C (স্বল্পমেয়াদী +315°C)।
চাপ: 100 বার পর্যন্ত (তরল), 16 বার (গ্যাস)।
রাসায়নিক: pH 0-14, সর্বজনীন প্রতিরোধ, গলিত ক্ষার ধাতু এবং ফ্লোরিন ছাড়া।
তিনটি সাধারণ ভুল:
(1) ভুল আকার: কর্ডটি 1/3 থেকে 1/2 গ্যাসকেটের যোগাযোগ এলাকার হওয়া উচিত।
(2) ওভার-টাইনিং: কম টর্ক সহ ePTFE সিল; অতিরিক্ত শক্ত করা কর্ডের ক্ষতি করে।
(3) অনুপযুক্ত প্রান্ত যোগদান: প্রান্ত একটি বল্টু গর্ত অবস্থানে অতিক্রম করা উচিত. ক্ষতিগ্রস্ত পৃষ্ঠের জন্য, স্কোর করা জায়গায় ওভারল্যাপ করুন বা ডাবল-আপ করুন।
