PTFE প্যাকিং সেট

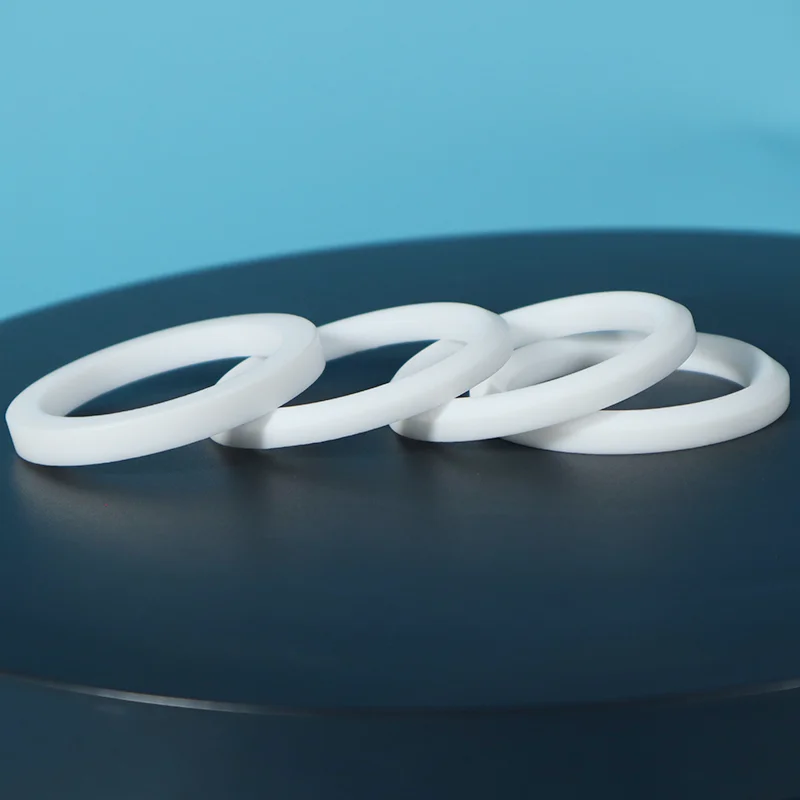

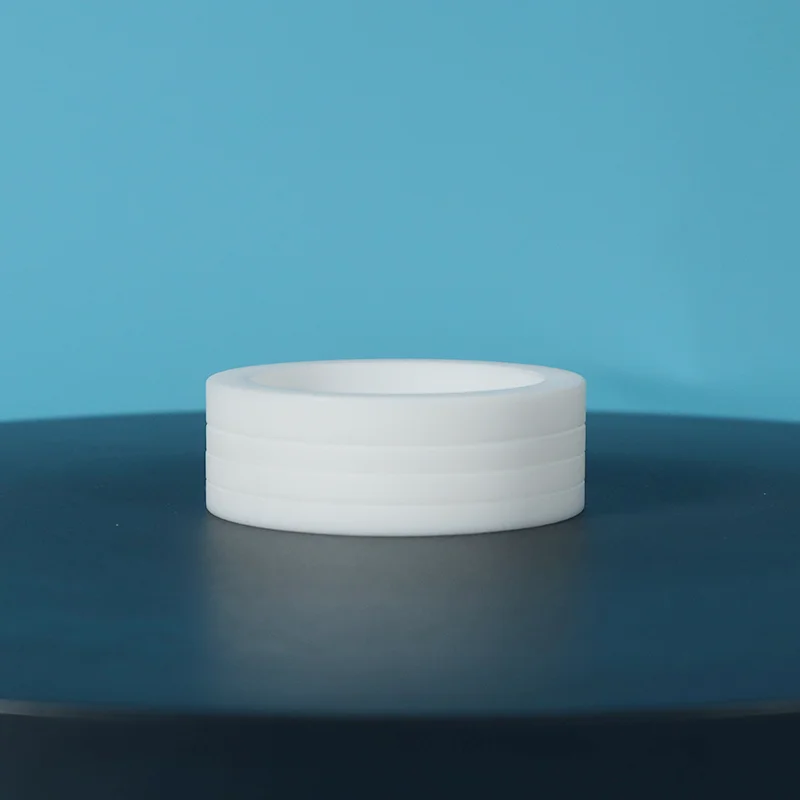

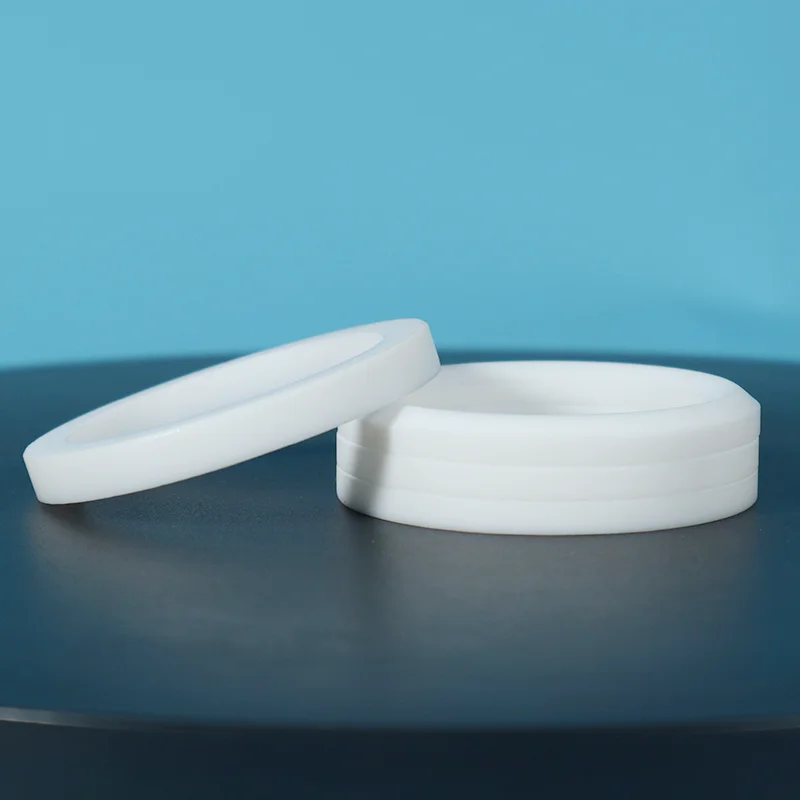

Taifno দ্বারা উত্পাদিত PTFE প্যাকিং সেটে PTFE সিলিং রিংগুলির একটি সেট রয়েছে, যার মধ্যে একটি শীর্ষ অ্যাডাপ্টার রিং, V- আকৃতির মধ্যবর্তী রিং এবং একটি নীচের অ্যাডাপ্টার রিং রয়েছে যা একটি স্টাফিং বাক্সে ইনস্টল করার জন্য ডিজাইন করা হয়েছে৷

এটি -180°C থেকে +200°C তাপমাত্রার পরিসরের জন্য উপযোগী, 500 বার পর্যন্ত চাপ সহ্য করে, 0-14 এর pH পরিসীমা কভার করে এবং 5 m/s পর্যন্ত রৈখিক গতিকে সমর্থন করে।

কেন PTFE প্যাকিং সেট চয়ন করুন?

ও-রিং সমস্যা

তিনটি মূল সুবিধা

1. সামঞ্জস্যযোগ্য sealing বল: ও-রিংগুলি স্থির করা হয়েছে — একবার ইনস্টল করা হলে, সিলিং বল সামঞ্জস্য করা যাবে না। PTFE প্যাকিং সেট পুনরায় শক্ত করা হয়. প্যাকিং সময়ের সাথে সাথে পরিধান করে, সিলিং কার্যকারিতা পুনরুদ্ধার করতে কেবল গ্রন্থি বাদামকে শক্ত করুন। বিচ্ছিন্ন করার প্রয়োজন নেই।

2. চলন্ত shafts জন্য গতিশীল sealing: ও-রিংগুলি হল স্থির সীল — এগুলি একটি নির্দিষ্ট খাঁজে সীলমোহর করে এবং যখন শ্যাফ্ট নড়াচড়া করে তখন ব্যর্থ হয়৷ পিটিএফই ভি-রিংগুলি বিশেষভাবে আদান-প্রদান এবং ধীর ঘূর্ণন গতির জন্য ডিজাইন করা হয়েছে — সীল ঠোঁট খাদের সাথে নড়াচড়া করে, চাপের মধ্যে যোগাযোগ বজায় রাখে।

3. চাপ-শক্তিযুক্ত sealing: V- আকৃতির জ্যামিতিটি চাপ-উদ্দীপিত হওয়ার জন্য তৈরি করা হয়েছে: সিস্টেমের চাপ বাড়ার সাথে সাথে এটি সিলিং ঠোঁটকে রড এবং হাউজিংয়ের বিরুদ্ধে আরও দৃঢ়ভাবে জোর করে, স্বয়ংক্রিয়ভাবে সিলিং কার্যকারিতা বাড়ায়।

উপাদান সুবিধা

তুলনা: প্যাকিং সেট বনাম ও-রিং বনাম যৌগিক সীল

অ্যাপ্লিকেশন

প্রাথমিক শিল্প

সাধারণ সরঞ্জাম

নিয়ন্ত্রণ এবং বিচ্ছিন্নতা ভালভ

গেট ভালভ, বল ভালভ, গ্লোব ভালভ

পারস্পরিক পাম্প

কেন্দ্রাতিগ পাম্প (ধীর ঘূর্ণন)

হাইড্রোলিক সিলিন্ডার এবং actuators

কম্প্রেসার

মিক্সার এবং আন্দোলনকারীরা

ফোরজিং প্রেস, ইনজেকশন ছাঁচনির্মাণ মেশিন

রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন

কেস স্টাডি 1: কেমিক্যাল প্ল্যান্ট ভালভ স্টেম প্যাকিং

চ্যালেঞ্জ: একটি রাসায়নিক উদ্ভিদ 150°C তাপমাত্রায় আক্রমনাত্মক অ্যাসিড পরিচালনা করে প্রতি 2-3 মাসে কন্ট্রোল ভালভের কান্ডে ও-রিংগুলি প্রতিস্থাপন করে — যা ব্যয়বহুল ডাউনটাইম এবং নিরাপত্তা উদ্বেগ সৃষ্টি করে।

সমাধান: কার্বন-ভরা গ্রেড সহ PTFE V-রিং প্যাকিং সেট। প্রস্তাবিত টর্ক স্পেসিফিকেশন সহ ইনস্টল করা হয়েছে।

ফলাফল: ১৮ মাসের জন্য শূন্য লিকেজ। নির্ধারিত রক্ষণাবেক্ষণের সময় প্যাকিং দুবার পুনরায় শক্ত করা হয়েছে। রক্ষণাবেক্ষণ খরচ এবং ডাউনটাইম 80% হ্রাস।

কেস স্টাডি 2: স্লারি পাম্প প্যাকিং

চ্যালেঞ্জ: ঘষিয়া তুলিয়া ফেলিতে সক্ষম মিডিয়া হ্যান্ডলিং একটি স্লারি পাম্প প্রতি 4-6 সপ্তাহে স্ট্যান্ডার্ড প্যাকিং বন্ধ করে দেয়, ঘন ঘন উত্পাদন বাধার প্রয়োজন হয়।

সমাধান: এন্টি-এক্সট্রুশন রিং সহ গ্লাস-ভরা PTFE প্যাকিং সেট।

ফলাফল: প্যাকিং সেট 8 মাস স্থায়ী হয়েছিল — আগের সমাধানের চেয়ে 8 গুণ বেশি। রক্ষণাবেক্ষণ বিরতি প্রসারিত. উৎপাদন আপটাইম উল্লেখযোগ্যভাবে উন্নত হয়েছে।

কেস স্টাডি 3: পলাতক নির্গমন কমপ্লায়েন্স

চ্যালেঞ্জ: ক্রিটিকাল কন্ট্রোল ভালভের ISO 15848 পলাতক নির্গমন মান পূরণের জন্য একটি প্রাকৃতিক গ্যাস প্রক্রিয়াকরণ সুবিধা প্রয়োজন।

সমাধান: মালিকানাধীন লুব্রিকেশন প্যাকেজের সাথে PTFE-ভিত্তিক কম নির্গমন প্যাকিং সেট, ISO 15848-এ পরীক্ষিত।

ফলাফল: উত্তীর্ণ নির্গমন সম্মতি। লিকেজের হার অনুমোদিত সীমার নিচে। ক্রমাগত পর্যবেক্ষণের মাধ্যমে দীর্ঘমেয়াদী কর্মক্ষমতা যাচাই করা হয়।

দ্রষ্টব্য: প্রকৃত মামলার ফলাফল আবেদনের শর্ত অনুসারে পরিবর্তিত হয়। আবেদন-নির্দিষ্ট সুপারিশের জন্য আমাদের সাথে যোগাযোগ করুন।

প্রযুক্তিগত বিশেষ উল্লেখ

উপাদান গ্রেড বিকল্প

গুণমানের নিশ্চয়তা

100% ভার্জিন PTFE উপাদান — কোন রিগ্রিন্ড নয়, কোন পুনর্ব্যবহারযোগ্য উপাদান নেই। ধারাবাহিক মানের, ব্যাচের পর ব্যাচ।

সম্পূর্ণ ট্রেসেবিলিটি — কাঁচামাল থেকে তৈরি পণ্য পর্যন্ত প্রতিটি ব্যাচ খুঁজে পাওয়া যায়। অনুরোধে উপলব্ধ উপাদান শংসাপত্র.

যথার্থ ছাঁচনির্মাণ — প্রতিটি প্যাকিং রিং যথাযথভাবে ঢালাই করা হয় বা শক্ত সহনশীলতায় মেশিন করা হয়।

ইনস্টলেশন নির্দেশিকা — প্রতিটি অর্ডারের সাথে বিস্তারিত ইনস্টলেশন নির্দেশাবলী এবং টর্ক স্পেসিফিকেশন।

ISO কোয়ালিটি সিস্টেম — উত্পাদন প্রক্রিয়া আন্তর্জাতিক মানের মান অনুসরণ করে।

এফডিএ গ্রেড পাওয়া যায় — খাদ্য এবং ফার্মাসিউটিক্যাল অ্যাপ্লিকেশানের জন্য এফডিএ-সম্মত এবং ইউএসপি ক্লাস VI গ্রেড।

FAQ

প্রশ্ন: PTFE প্যাকিং সেট কি এবং এটি কিভাবে কাজ করে?

উত্তর: এটি একটি স্টাফিং বাক্সে ইনস্টল করা PTFE রিং, শীর্ষ অ্যাডাপ্টার, V-আকৃতির মধ্যম রিং, নীচের অ্যাডাপ্টারের একটি স্ট্যাক।

যখন গ্রন্থি বাদাম আঁটসাঁট করা হয়, তখন V-রিংগুলি শ্যাফ্ট এবং হাউজিং উভয়ের বিপরীতে তেজস্ক্রিয়ভাবে প্রসারিত হয়। সিস্টেমের চাপ সিলিং ঠোঁটকে আরও শক্তিশালী করে, চাপ বাড়ার সাথে সাথে শক্ত সিল। স্ব-শক্তিশালী। পরিধানের সাথে সাথে পুনরায় শক্ত করা যায়।

প্রশ্ন: প্যাকিং সেট বনাম ও-রিং, আমি কখন সুইচ করব?

উত্তর: O-রিংগুলি ব্যর্থ হলে, চলন্ত শ্যাফ্টে, চাপের ওঠানামায় বা আক্রমনাত্মক রাসায়নিক পদার্থে স্যুইচ করুন।

ও-রিংগুলি স্থির, তারা নির্দিষ্ট খাঁজে সিল করে। প্যাকিং সেটগুলি গতিশীল, সামঞ্জস্যযোগ্য, পুনরায় শক্ত করা যায় এবং চলন্ত অংশগুলির জন্য নির্মিত।

খরচ তুলনা: ও-রিং এর দাম কম অগ্রিম। কিন্তু আপনি যদি প্রতি 3 মাস অন্তর এগুলি প্রতিস্থাপন করেন, তাহলে একটি প্যাকিং সেট যা 3-5 বছর স্থায়ী হয় আপনার যন্ত্রাংশ, শ্রম এবং ডাউনটাইমে প্রচুর পরিমাণে মার্কিন ডলার সাশ্রয় হয়।

প্রশ্ন: সীমা এবং সবচেয়ে সাধারণ ইনস্টলেশন ভুল কি?

ক: তাপমাত্রা: -180°C থেকে +200°C (+315°C পর্যন্ত পরিবর্তিত)।

চাপ: 500 বার পর্যন্ত। গতি: <5 মি/সেকেন্ড।

সবচেয়ে সাধারণ ভুল: গ্রন্থি অতিরিক্ত শক্ত করা। PTFE নরম, অত্যধিক কম্প্রেশন ঠান্ডা প্রবাহ ঘটায়, রিংগুলিকে বিকৃত করে এবং সিল করার পরিবর্তে ফুটো তৈরি করে। একটি টর্ক রেঞ্চ ব্যবহার করুন। ইনক্রিমেন্টে আঁট।

আমাদের ইনস্টলেশন গাইড অনুসরণ করুন, প্রতিটি অর্ডারের সাথে অন্তর্ভুক্ত।
