ইউ-টাইপ স্প্রিং এনার্জাইজড সীল

ইউ-টাইপ স্প্রিং এনার্জাইজড সিলের মধ্যে বসন্ত শূন্য-চাপের অবস্থার অধীনে সিলিং বল প্রদান করে; যেহেতু সিস্টেমের চাপ U-আকৃতির গহ্বরে প্রবেশ করে, এটি সিলিং ঠোঁটকে খাদের বিরুদ্ধে আরও শক্তভাবে জোর করে, চাপ যত বেশি হবে, সিল তত শক্ত হবে।

উপরন্তু, PTFE উপাদান চমৎকার সার্বজনীন রাসায়নিক প্রতিরোধের এবং -180°C থেকে +200°C পর্যন্ত বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা প্রদান করে; এটি 40 MPa (গতিশীল) / 60 MPa (স্ট্যাটিক) এবং 15 m/s পর্যন্ত রৈখিক গতির চাপ সমর্থন করে, এটিকে বিস্তৃত পরিসরের অপারেটিং অবস্থার জন্য উপযুক্ত করে তোলে।

একটি U-টাইপ বসন্ত শক্তিযুক্ত সীল কি?

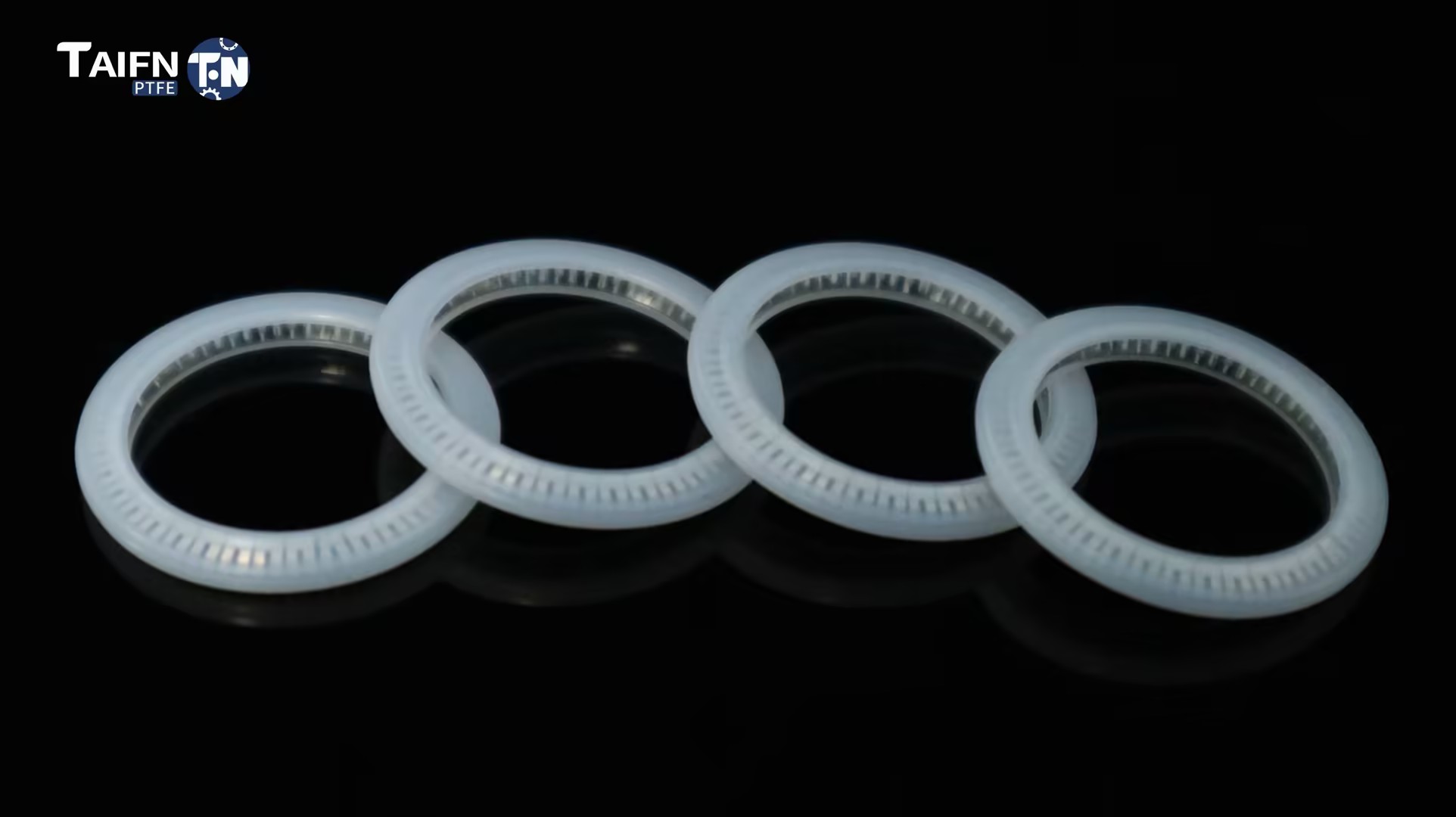

U-টাইপ স্প্রিং এনার্জাইজড সিল হল একটি PTFE U-আকৃতির জ্যাকেট যার ভিতরে একটি ধাতব স্প্রিং রয়েছে। এটি রড (অভ্যন্তরীণ সিলিং) বা পিস্টন (বাহ্যিক সিলিং) অ্যাপ্লিকেশনের জন্য ডিজাইন করা একটি একমুখী সিলিং উপাদান।

এটি কিভাবে কাজ করে:

শূন্য চাপ: স্প্রিং প্রাথমিক সিলিং বল প্রদান করে, এমনকি সিস্টেমে চাপ না থাকলেও সিল করে

চাপে: সিস্টেম চাপ U-গহ্বরে প্রবেশ করে এবং সঙ্গম পৃষ্ঠের বিরুদ্ধে সিলিং ঠোঁটকে আরও শক্ত করে, চাপ = শক্ত সীল

স্ব-শক্তিযুক্ত: বসন্ত পরিধান, হার্ডওয়্যার সহনশীলতা এবং তাপীয় সাইকেল চালানোর জন্য ক্ষতিপূরণ দেয়, সময়ের সাথে সাথে সীল শক্তি বজায় রাখে

ইউ-টাইপ বনাম ভি-টাইপ: আপনার কোনটি প্রয়োজন?

কেন U-টাইপ বেছে নিন?

তুলনা ও নির্বাচন নির্দেশিকা

ইউ-টাইপ বনাম ও-রিং বনাম ভি-টাইপ

দ্রুত নির্বাচন গাইড

প্রাথমিক অ্যাপ্লিকেশন

রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন

কেস স্টাডি 1: রাসায়নিক পাম্প — 3x দীর্ঘ জীবন

চ্যালেঞ্জ: একটি রাসায়নিক প্ল্যান্ট প্রতি 2-3 মাসে ফোলা এবং শক্ত হওয়ার কারণে পিস্টন পাম্পে রাবার ও-রিংগুলি হ্যান্ডলিং দ্রাবকগুলি প্রতিস্থাপন করছে, যার ফলে উৎপাদন বাধাগ্রস্ত হচ্ছে।

সমাধান: কার্বন-ভর্তি PTFE জ্যাকেট এবং 316 স্টেইনলেস স্টিল স্প্রিং সহ U-টাইপ স্প্রিং-এনার্জাইজড সিল ইনস্টল করা হয়েছে। স্ট্যান্ডার্ড AS568A খাঁজ নকশা বজায় রাখা.

ফলাফল: সীলগুলি 9 মাসেরও বেশি সময় ধরে, রাবারের চেয়ে 3 গুণ বেশি। শূন্য ফুটো। রক্ষণাবেক্ষণের বিরতি সপ্তাহ থেকে ঋতু পর্যন্ত প্রসারিত।

কেস স্টাডি 2: ফার্মাসিউটিক্যাল ফিলার — FDA কমপ্লায়েন্স

চ্যালেঞ্জ: একটি ফার্মাসিউটিক্যাল ফিলিং মেশিনের একটি রোটারি ভালভ হ্যান্ডলিং জীবাণুমুক্ত পণ্যের জন্য একটি সিল প্রয়োজন। রাবার ও-রিং এফডিএ এক্সট্র্যাক্টেবল পরীক্ষা পাস করতে পারেনি।

সমাধান: ভার্জিন PTFE জ্যাকেট এবং 316 স্টেইনলেস স্টিলের স্প্রিং সহ U-টাইপ স্প্রিং সিল সরবরাহ করা হয়েছে। এফডিএ-সম্মত উপাদান। সম্পূর্ণ ডকুমেন্টেশন প্রদান করা হয়েছে.

ফলাফল: এফডিএ এক্সট্র্যাক্টেবল পরীক্ষায় উত্তীর্ণ। সিল বারবার সিআইপি/এসআইপি নির্বীজন চক্র থেকে বেঁচে গেছে। 18 মাসে কোনও প্রতিস্থাপন নেই।

দ্রষ্টব্য: প্রকৃত মামলার ফলাফল আবেদনের শর্ত অনুসারে পরিবর্তিত হয়। আবেদন-নির্দিষ্ট সুপারিশের জন্য আমাদের সাথে যোগাযোগ করুন।

প্রযুক্তিগত বিশেষ উল্লেখ

পণ্য বৈশিষ্ট্য

জ্যাকেট উপাদান বিকল্প

বসন্ত উপাদান বিকল্প

বসন্ত টাইপ বিকল্প

Taifno মানের নিশ্চয়তা

100% ভার্জিন PTFE রেজিন — কোনো রিগ্রিন্ড নয়, কোনো পুনর্ব্যবহারযোগ্য উপাদান নেই। ধারাবাহিক মানের, ব্যাচের পর ব্যাচ।

নির্ভুল CNC মেশিন — কোনো ছাঁচ খরচ নেই। 5 মিমি থেকে 3300 মিমি ব্যাসের কাস্টম মাপ।

সম্পূর্ণ ট্রেসেবিলিটি — কাঁচামাল থেকে সমাপ্ত সিল পর্যন্ত প্রতিটি ব্যাচ খুঁজে পাওয়া যায়। অনুরোধে উপাদান শংসাপত্র.

ISO 9001 প্রত্যয়িত — ISO মান ব্যবস্থাপনা সিস্টেমের অধীনে প্রত্যয়িত উত্পাদন প্রক্রিয়া।

এফডিএ-কমপ্লায়েন্ট গ্রেড উপলব্ধ — ভার্জিন PTFE FDA 21 CFR 177.1550 এবং BfR প্রয়োজনীয়তা পূরণ করে।

স্প্রিং অ্যালয় পাওয়া যায় — 301/316 SS স্ট্যান্ডার্ড; চরম অবস্থার জন্য Elgiloy, Hastelloy, Inconel.

স্ট্যান্ডার্ড গ্রুভ কম্প্যাটিবিলিটি — AS568A, DIN 3771 স্ট্যান্ডার্ড ও-রিং গ্রুভ ফিট করে।

FAQ

প্রশ্ন: একটি ইউ-টাইপ স্প্রিং এনার্জাইজড সীল কী এবং আমি কখন এটি ব্যবহার করব?

উত্তর: একটি PTFE U-আকৃতির জ্যাকেট যার ভিতরে একটি ধাতব স্প্রিং রয়েছে৷ চলন্ত শ্যাফটে শূন্য চাপ থেকে উচ্চ চাপ (60 MPa পর্যন্ত) পর্যন্ত সীল।

পিস্টন রড, ভালভের কান্ড এবং আক্রমনাত্মক রাসায়নিক, চরম তাপমাত্রা বা উচ্চ চাপ নিয়ন্ত্রণকারী গতিশীল অ্যাপ্লিকেশনগুলিতে ও-রিং বা রাবারের লিপ সিল ব্যর্থ হলে এটি ব্যবহার করুন।

ইউ-টাইপ বনাম ভি-টাইপ: ইউ-টাইপ হল রেডিয়াল সিলিং, পিস্টন রড এবং ভালভ স্টেমের জন্য। V-টাইপ হল অক্ষীয় সিলিং, ফ্ল্যাঞ্জ এবং কভারের জন্য।

আপনি যদি একটি চলন্ত রড সিল করে থাকেন: U-টাইপ নির্বাচন করুন।

যদি একটি ফ্ল্যাঞ্জ বা কভার সিল করা হয়: ভি-টাইপ নির্বাচন করুন।

প্রশ্ন: একটি ইউ-টাইপ স্প্রিং সিল কত?

উত্তর: ব্যস, জ্যাকেটের উপাদান, স্প্রিং অ্যালয়, স্প্রিং টাইপ এবং পরিমাণের উপর খরচ নির্ভর করে। স্ট্যান্ডার্ড আকারগুলি প্রায় X−X−Y থেকে শুরু হয়। অঙ্কন প্রতি উদ্ধৃত কাস্টম মাপ.

স্প্রিং অ্যালয় প্রভাব খরচ: 301/316 SS (স্ট্যান্ডার্ড, সর্বনিম্ন খরচ) → এলগিলয়/হাস্টেলয় (চরম ক্ষয়/উচ্চ তাপমাত্রা, উচ্চ খরচ)।

স্প্রিং টাইপ প্রভাব খরচ: হেলিকাল (উচ্চ লোড) বনাম ক্যান্টিলিভার (ডাইনামিক স্ক্র্যাপিং) বনাম ভি-স্প্রিং (কম ঘর্ষণ)।

প্রশ্ন: সীমা এবং সবচেয়ে সাধারণ ইনস্টলেশন ভুল কি কি?

ক: তাপমাত্রা: -180°C থেকে +200°C (গ্রেড নির্ভর)।

চাপ: 40 MPa পর্যন্ত (গতিশীল) / 60 MPa (স্ট্যাটিক)।

গতি: 15 মিটার/সেকেন্ড পর্যন্ত (পাল্টাপাল্টি), 1-3 মিটার/সেকেন্ড পর্যন্ত (ঘূর্ণমান)।

রাসায়নিক সীমা:

PTFE জ্যাকেট: গলিত ক্ষার ধাতু বা মৌলিক ফ্লোরিনের জন্য নয়।

কাচ ভরা: HF বা শক্তিশালী ক্ষার জন্য নয়।

কার্বন ভরা: শক্তিশালী অক্সিডাইজারের জন্য নয়।

তিনটি সাধারণ ভুল:

(1) ইনস্টলেশনের সময় ঠোঁটের ক্ষতি: ইনস্টলেশনের আগে পরিদর্শন করুন।

(2) ওভার-আঁটসাঁট বা অনুপযুক্ত খাঁজ নকশা: U-টাইপ সীল মান AS568A ও-রিং খাঁজ ফিট. ভুল মাত্রা সীল ক্ষতি.

(3) পিছনে ইনস্টল করা: U-টাইপ সীল দিকনির্দেশক। ইউ-ওপেনিংকে অবশ্যই চাপের দিকে মুখ করতে হবে (যেখানে চাপ "U" প্রবেশ করে)।
